| | 產品[瑞士TESA Micro-Hite DCC小型數控三坐標測量機]資料 |
| |
如果您對該產品感興趣的話,可以

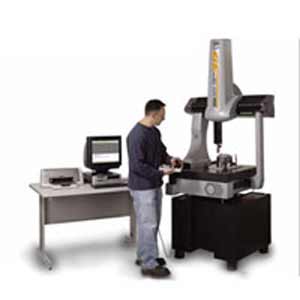

產品名稱: 瑞士TESA 小型數控三坐標測量機
產品型號: 瑞士TESA Micro-Hite DCC
產品展商: 廣精精密儀器
簡單介紹
瑞士TESA Micro-Hite DCC小型數控三坐標測量機是一臺經濟型、高性能的小型測量系統，能夠提高您測量與檢測操作的產量與效率，是完成任何檢測應用的完善入門級數控測量機。您可將它作為一臺完整的、簡易測量系統，以完成首件檢測、輪廓測量和機床設置；或者是用做一個柔性量?jī)x。 Micro-Hite DCC的行程范圍為440 x 490 x 390mm, 運行速度可達到346 mm/s，加速度為1732 mm/s2 ，使得Micro-Hite DCC 成為同等檔次測量機中運行效率最高的機型，從而能夠適應加工設備的節奏。 聯系人：丘永達 電話：020-80905357/87684676/89814538 手機：13580381135/13450405006/13450405006/13450405008 |

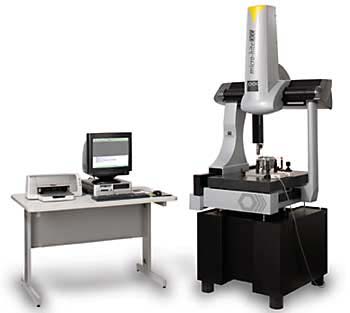

| 瑞士TESA Micro-Hite DCC小型數控三坐標測量機的詳細介紹 | 瑞士TESA Micro-Hite DCC小型數控三坐標測量機 產品詳細描述： Micro-Hite DCC是一種經濟型、高性能的小型入門級數控測量機。可作為一臺完整的測量系統，完成工件檢測、輪廓測量和機床設置等測量任務，也可作為一臺柔性量?jī)x使用。
Micro-Hite DCC的基本配置包括PC-DMIS PRO軟件，TESASTAR測頭以及功能完善的計算機系統，行程范圍為440×490×390mm，運行速度可達到346mm/s，加速度為1732mm/s2，是同等檔次測量機中運行效率最高的機型，能夠適應加工設備的高節奏運行。在許多應用中，使用Micro-Hite DCC能夠提高45％的檢測效率，從而顯著減少加工設備的等待時間。
MICRO-HITE DCC采用先進的雙級減速帶驅動系統，使得其加速度是同類產品的5倍，從而有效地縮短了測量周期。其輕質量的精密三角橫梁，重心低并具備優化的剛性/質量參數，從而有效地提高了整機的空間測量精度。機械式平衡機構降低了Z軸的重心，增強了在高測量速度下的穩定性。
MICRO-HITE DCC另一顯著的特征在于它可適合于任何測量應用，其所采用的材料和部件具備良好的溫度一致性，從而有效地減小了環境溫度變化對于測量結果的影響。采用最新推出的TESA三維測頭確保了MICRO-HITE DCC獨特的高靈敏性和精度，這包括：觸發式測頭TESASTAR和可分度觸發式測頭TESASTAR-I。
特點:
獲得專利的玻璃光柵尺和光電傳感器；
X向?qū)к壊捎萌橇航Y(jié)構，減少了運動過程中的扭轉；
22塊空氣軸承確保在測量空間內三軸無摩擦的運動；
應用軟件PC-DMIS，擁有全球最廣泛的客戶分布，并具備長期升級的能力；
廣泛使用的瑞士制造的探針適合所有要求，紅寶石直徑最小達0.5mm；
通過增加CCD影像頭，可以變成真正的非接觸測量系統。
測量軟件
MICRO-HITE DCC配備功能完善的PC-DMIS PRO TM測量軟件，其直觀的圖形用戶界面只需點擊操作就可完成測頭校準、坐標系找正和其他公用程序。實時跟蹤與運行TM測量，使得該軟件對于任何水平的操作者來說都便于使用。同時，PC-DMIS PRO TM還提供了適合于檢測與測量高級應用的編程環境，或脫機情況下創建工件程序、完成工件的圖形建模和測頭路徑模擬。
全特征計量軟件
￭無CAD模型的直觀圖形化用戶界面
￭完善的編程環境，包括高級應用程序編程
￭COM結構
￭用戶定制菜單
￭PTB認證的軟件算法
￭全套定制檢測報告工具
￭直觀的探測與運行TM測量方法
￭實時跟蹤和運行TM測量
具備CAD文件的導入功能
￭包括所有PC-DMIS PRO軟件功能
￭可識別VDAFS、IGES、DXF、DWG、STEP、XYZUK、SAT、STL、DES、和DMIS格式的文件
￭交互式探測與運行CAD編程測量功能
￭支持全部的直接CAD接口DCI選項
￭支持全部的直接CAD編譯器DCT選項
￭先進的超級輸出報告
具備掃描功能以及測量和檢測薄壁件，玻璃件和塑料件的能力
￭包括全部PC-DMIS PRO和PC-DMIS CAD的功能
￭完全掃描探測模擬
￭完善的薄壁件測量軟件
￭可指示恰當?shù)臏y(cè)頭路徑
技術參數
行程范圍(X×Y×Z)：440×490×390
外形尺寸 (X×Y×Z):1032×1162×2318
精度(μm):4+4L/1000
整機重量:393kg
最大允許工件重量:227
工作溫度區間:19-21℃
溫度梯度:1℃/米, 1℃/小時,2℃/天
最小供氣壓力:4Bar
耗氣量:21NL/min
電壓:230VAC±10%
頻率:50/60HZ
功耗:600VA
最大運行速度:346 mm/s
最大運行加速度:1732mm/s2 產品綜述：
瑞士TESA Micro-Hite DCC小型數控三坐標測量機是一臺經濟型、高性能的小型測量系統，能夠提高您測量與檢測操作的產量與效率，是完成任何檢測應用的完善入門級數控測量機。您可將它作為一臺完整的、簡易測量系統，以完成首件檢測、輪廓測量和機床設置；或者是用做一個柔性量?jī)x。
Micro-Hite DCC的行程范圍為460 x 510 x 420mm, 運行速度可達到346 mm/s，加速度為1732 mm/s2 ，使得Micro-Hite DCC 成為同等檔次測量機中運行效率最高的機型，從而能夠適應加工設備的節奏。在許多應用中，Micro-Hite DCC 能夠提高45% 的檢測效率，從而顯著減少加工設備等待的時間。
MICRO-HITE DCC主機采用全鋁結構，同時，在設計過程中運用了廣泛的計算機輔助設計中的有限元分析原理和模塊化設計原理，使得整機系統具備了改善的抗溫變能力和抗形變/扭擺能力，提高了整機空間結構的穩定性，降低了結構微形變、振動以及溫度梯度變化對測量性能的影響。閉式空氣軸承設計優化了測量機各軸的機械運動, 因此，整機系統在測量過程中表現出極高的重復性和系統長期的穩定性。
Micro-Hite DCC 測量機提供了一個經濟實用的測量選擇。這一先進的測量系統基本配置包括PC-DMIS PRO軟件，TESASTAR 測頭以及功能完善的計算機系統。
產品特點：
- 獲得專利的玻璃光柵尺和光電傳感器
- X向?qū)к壊捎萌橇航Y(jié)構,減少了運動過程中的扭轉
- 22塊空氣軸承確保在測量空間內三軸無摩擦的運動
- 廣泛使用瑞士制造的探針,適合各種要求,紅寶石直徑最小達0.5 mm
- 通過增加CCD影像頭,可以變成真正的非接觸測量系統 性能指標： | | 型號 | 行程范圍 | ISO 10360性能指標(mm) | X | Y | Z | MPEE | Micro-Hite DCC | 460 | 510 | 420 | 4 + 4L/1000 |
| 外型尺寸： | | 型號 | 工作空間 | 外形尺寸 | X | Y | Z | X | Y | Z | Micro-Hite DCC | 600 | 750 | 430 | 970 | 930 | 1620 |
聯系人：丘永達 電話：020-80905357 手機：0-13450405008(廣州)，0-13450405006(寧波) |
|
|
|
| | |
| |
