瑞士TESA MICRO-HITE 手動型數顯二維測高儀

產品詳細描述：

可以用來進行平面、平行面和圓柱面幾何體的內尺寸、外尺寸、高度、深度或距離尺寸測量。同時可以進行一維或二維的測量。
自動搜索孔或軸的頂點，在動態探測中記錄最大、最小值以及最大最小值之間的差值計算。TESA IG-13 數字式測頭可以測量垂直度、直線度、平行度等偏差和跳動誤差，并以ISO1101標準輸出數據。
在電子測高儀上20 年的制造經驗造就了高品質的設計，代表了當今的技術水平的發展；
生產現場檢測的理想工具，在工作區沒有任何電纜；
快速簡單可靠測量，尤其是工件孔類；
365、615 和920 mm 三種量程供您選擇；
顯示的分辨率為0.0005, 0.001, 0.01 和0.1mm 或轉換為相等的英制單位；
通過計算機輔助精度(CAA)自動修正偏移誤差可以極準確測量長度、直線度和垂直度；
具有和鋼一樣的膨脹系數（11.5×10-6k-1）；
控制面板"ID" 和"power panel" 通過交互式的數據處理和輸出，可以引導操作者的操作；
無須人工計算；
可以通過編寫程序循環測量99 個工件，每個測量循環包含相關尺寸極限值的64 個指標；
內置打印機用于數據輸出或利用外部打印機以A4 紙打印；
RS 232 數據輸出；
每臺測高儀帶有SCS 校準證明；
堅固鍍鎳基座包括三個支撐點和經過精研；
氣墊用來在平板上方便地移動測高儀；
增量式玻璃光柵具有參考點，分度間隔20 µm。光電數值捕捉(TESA 專利) ；
測量頭安裝在球形軸承上，通過花輪和曲柄的方法進行移動。驅動系統可以鎖定和上緊。可附加微調裝置(選項)。用恒定的測量力進行自動數值捕捉。圖像或聲音信號進行應答；
測量速度＜300 mm/s或12 in/s；
測量力1.6 ± 0.25 N(在觸測點) ；
RS 232，光電式；
充電電池組或市電電源6 V, 3.0 Ah；
操作溫度10 °C - 40 °C；
儲藏溫度–10 °C - 60 °C；
相對濕度80%，非冷凝；
防護等級IP40；
凈重(不包含控制面板和電池)主體儀器350: 33 kg；600: 38 kg；900: 45 kg。

訂貨代號	描述	型號
00730033	TESA MICRO-HITE系統	350	1	1
00730034	TESA MICRO-HITE系統	11	600	1
00730035	TESA MICRO-HITE系統	11	1	900
每個系統包含以下組件，不含控制面板		1	111	1
00730021	1TESA MICRO-HITE主機	●	1	11
00730022	1TESA MICRO-HITE主機	11	●	1
00730023	1TESA MICRO-HITE主機	11	11	●
00760143	1標準測桿夾持器	●	●	●
00760062	1個5mm球形測頭的標準測針	●	●	●
00760150	1個20mm/0.78740in標準塊	●	●	●
00760142	1在底座下方產生氣墊的電動氣泵,已安裝	●	●	●
00760141	1電池組	●	●	●
04761054	1電壓轉換器110-240V、50-60赫茲交流電	●	●	●
04761055	1電壓轉換器所用電纜	●	●	●
00760151	1TESA MICRO-HITE防塵罩	●	11	11
00760152	1TESA MICRO-HITE防塵罩	1	●	1
00760153	1TESA MICRO-HITE防塵罩	1	1	●
TESA MICRO-HITE350/600/900可選附件		1	1	1
00760157	00760141備用電池	1	1	1
00760144	附加的用于測頭微移的微調裝置

技術參數

型號	350	600	900
示值范圍	365	615	920
使用標準附件量程	0-520	0-770	0-1075
配固定測頭夾持器00760057量程	0-575	0-825	0-1130
配固定測頭夾持器S07001622量程	0-745	0-995	0-1300
帶標準附件精度(L單位m)	(2+3.L)μm
帶標準附件重復性精度	±2s≤2μm
機械重直度(正面)(μm)	7	9	11
使用TESA IG-13垂直度(μm)	6	8	10

TESA MICRO-HITE350/600/900控制面板 "POWER PANEL"

雙LC 顯示尺寸128 x 63 mm；
＆ 上顯示區域是測量的長度值( 7 段/符號) 以及功能符號；
＆ 下顯示區域是為垂直度和直線度的測量，以及操作者控制功能鍵的符號測量值；
測量值( 7 位) 加上負號。主顯示12.7 x 6.4 mm，輔助顯示6.3 x 4.2 mm；
預置功能完成任何已知值輸入，輸入尺寸限制為公差特征。連續顯示手動或自動觸發數據的傳輸。輸出檢測報告和標題采用5 種語言。同時可用外接打印機和尺寸A4 ；
防護等級IP40。

訂貨代號	描述
00760163	TESA 控制面板"POWER PANEL" 用專門的程序可以進行一維和二維測量，測量垂直度、直線度。可以通過編寫程序循環測量99 個工件，每個測量循環包含了64 個相關尺寸極限值的指標，以存儲2500 個測量數據，統計分析功能（SPC），自身可配備打印機或利用外部打印機以A4紙打印輸出結果，PCMCIA存儲卡讀出器可以使程序循環測量并存儲結果。操作者可通過顯示屏進行操作。 分辨率0.0005 / 0.001 / 0.01 和0.1 mm 0.00002 / 0.0001 / 0.001 / 0.01 和0.1 in
TESA "POWER PANEL" 控制面板附件
04766010	可以格式化的存儲卡，JEIDA SRAM,128k
04764009	PC 機所用讀卡器
04765008	57 mm 寬打印紙卷

測量示意

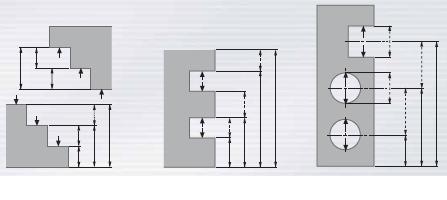

一維測量：

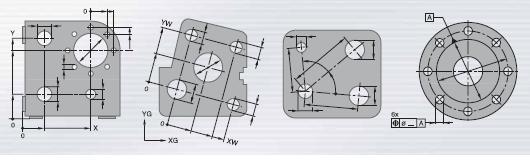

二維測量：

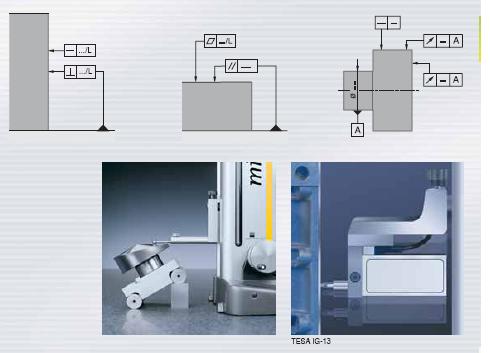

專門用于測量形位公差的編程功能-使用TESA IG-13數字測頭進行檢測

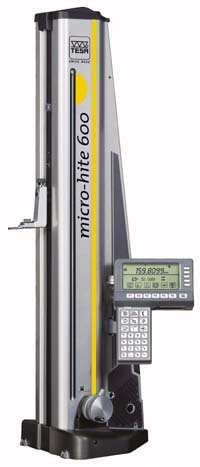

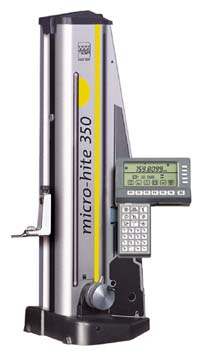

MICRO-HITE 350 MICRO-HITE 600 MICRO-HITE 900

瑞士TESA MICRO-HITE 手動型數顯二維測高儀 TESA測高儀的功能特點: 　　◆TESA測高儀是一臺獨立電源的測高儀。它適用于測量外表面、內表面、臺階、深度和間距的尺寸，它還適用于測量形狀和位置誤差，例如垂直度和直線度。 　　◆本測高儀是一個模組化設計系統，故用戶可根據使用要求，選購所需要的部分。 　　◆操作者能借助內裝電子泵產生的氣墊，輕快地使測高儀在平面上移動。 　　◆被測值即刻在控制臺上顯示、無需操作者作費時的人為運算。 　　◆可作1維測量、2維測量、角度測量。 　　◆可編制和執行1維或2維測量程序，包括公差和統計計算（X、CP、CPK、等） 　　◆可存儲99個測量程序，每個程式可64個參數，共可存儲3000個測量結果。 　　◆長度標準采用光柵。 　　◆為了保證儀器精度長期不變，測量頭的自動裝置和導軌系統是相互分開的懸掛式。 　　◆不論測高度，還是測垂直度、直線度，對系統誤差均進行修正，從而提高了測量精度。 　　◆可在內置打印機上打印，也可輸出到外接打印機在A4紙上打印。 　　◆測圓表面時，可自動搜索到轉折點。 　　◆測頭直徑值自動補償，即可作補償測頭直徑值的測量。 　　◆測量時也可表示鏈?zhǔn)匠叽纭?BR>　　◆可顯示變動量從而用作平行度誤差等的測量。 　　◆測量值可直角坐標值顯示，也可極坐標值顯示。 　　◆檢測后，可以逐一對存儲的測量結果進行檢查，以檢查有無粗大差錯。 　　◆可作坐標原點平移、坐標旋轉，從而建立要求的坐標系。 　　◆可以設置理論點（虛點）。 　　◆由在一圓周上均勻的幾個實際圓測量，計算它們的回歸圓直徑，回歸圓的圓心位置。 　　◆使用IG-13測頭，可以測垂直度、直線度，測量結果可打印曲線，可顯示實際垂直度的最小二乘直線的直線度誤差。 　　◆對測量文件可進行檢查修改、刪除、復制。 　　◆可提供統計分析軟件。 　　◆具有系統"自測"檢查功能。 1、 技術資料： 型 號 測量顯示范圍 最大誤差 MICRO-HITE 350 　　365mm （2+3L）um MICRO-HITE 　　600 　　615mm （2+3L）um MICRO-HITE 900 　　920mm （2+3L）um 測量不確定度（2+3L）毫米（L單位米） ◆重復性+2s-2s小于等于2um ◆用TESA IG-13測頭（No.07.60140）時，垂直度和直線度的最大測量誤差：（正向測量和側向測量時）：3um ◆控制臺上顯示的解析度：0.0005/0.001/0.01/0.1/1mm ◆允許測頭移動速度：300mm/s ◆取樣時測力1.6N正負0.25N ◆介面RS232 2、 供貨范圍介紹： 　　2.1帶"POWER PANEL"控制臺的350數顯測高.NO.07.30033+07.60163 　　　　NO.07.30033包括下列條件： 　　　　◆TESA MICRO-HITE350主機NO.07.30033 　　　　◆TESA MICRO-HITE350主機NO.07.30034 　　　　◆TESA MICRO-HITE350主機NO.07.30033 　　標準配置： 　　　　◆可充電電池盒 NO.07.60141 2 　　　　◆電子泵 NO.07.60142 2 　　　　◆電源轉換器 NO.47.61054 2 　　　　◆電源轉換器的電源線 NO.47.61055 1 　　　　◆標準測頭固定臂 NO.07.60143　1 　　　　◆5mm 硬制合金球測頭 NO.07.60062　1 　　　　◆標準件用于檢定直徑常數 標準尺寸 20.00mm NO.07.60150　1 　　　　◆防塵罩 NO.07.60152 或 NO.07.60153　1 　　　　◆SCS的合格證書 1set 　　　　◆儀器使用說明書　1 　　必選配件： 　　　　◆1D控制臺 07.60145 　　　　◆2D控制臺 07.60163 　　2.2選購件 　　　　2.2.1 IG-13 數位式探頭組 NO.07.600140 　　　　　包括： 　　　　　◆IG-13數位式探頭 NO.07.60139 1 　　　　　◆用于IG-13探頭的固定臂 NO.07.60138 1 　　　　2.2.2測針類 　　　　　1. 3mm硬質合金測針 NO.07.60061 　　　　　2. 10mm硬質合金測針 NO.07.60060 　　　　　3. 測針，為硬質合金桶狀測頭，用于測量圓柱孔和內螺紋。 　　　　　　直徑D為2.2mm，用于測M3至M16螺紋NO.07.60066 　　　　　　直徑D為4.5mm，用于測M6至M18螺紋NO.07.60067 　　　　　　直徑D為9.7mm，用于測M12至M150螺紋NO.07.60068 　　　　　4. 測針，為硬質合金盤狀測頭，用于測槽、太肩等形狀處尺寸） 　　　　　　圓盤厚E=1mm，盤直徑4.5mm NO.07.60074 　　　　　　圓盤厚E=2mm，盤直徑14mm NO.07.60075 　　　　　　圓盤厚E=3mm，盤直徑19mm NO.07.60076 　　　　　5. 測針，為圓柱形測頭，圓柱直徑2Mm NO.07.60082 　　　　　6. 測針，為硬質合金形測頭M1.4連接螺紋 　　　　　　測頭直徑1mm NO.18.60201 　　　　　　測頭直徑2mm NO.18.60202 　　　　　　測頭直徑3mm NO.18.60307 　　　　　　多用測針固定桿，用于固緊螺紋為M1.4和M2.5的小測針 NO.07.60096 　　　　 7. 測針，為硬質合金圓柱測頭，圓柱直徑10mm長度12mm。測針其余部位為誶硬 NO.07.60093 　　　　 8. 測頭位置可調的測針，測頭一端平面，一端為球面，調整用2.5mm 內六教扳手 NO.07.60094 　　　　2.2.3測針連接臂類 　　　　　1.水平方向延伸用測針連接臂 　　　　　　延伸長度 110mm（L=75mm） NO.07.60086 　　　　　　延伸長度 185mm（L=150mm） NO.07.60087 　　　　　2.測針連接臂，用于擴大測量范圍 NO.07.60057 　　　　2.2.4測針連接臂套 　　　　　1. 圈套測針，連接臂選購件NO.07.60148 　　　　　　包括上面介紹的全部測針和連接臂，裝于一附件盒中供貨 　　　　　2. 部分測針、連接臂選購件 NO.07.60173 　　　　　　包括：07.60061 07.60060 07.60075 07.60096 18.60201 18.60202 18.60203 18.60307 07.60093 07.60094裝于一附件盒中供貨 　　　　　3.測針、固定桿選購件套 NO.07.60175 　　　　　　裝在聚丙烯盒中供貨，包括：測針連接件 NO.07.60177 　　　　　　測頭，誶硬鋼制，適用于測槽、孔、臺階等，傾斜 8度 NO.07.60178 　　　　　　測頭，誶硬鋼制，適用于深度測量和各徑向排孔的孔 NO.07.60179 　　　　　　測頭，誶硬鋼制，球徑為： 　　　　　　0.9mm NO.07.60180 　　　　　　1.9mm NO.07.60181 　　　　　　2.9mm NO.07.60182 　　　　　　測針，8mm底徑的錐形測針，誶硬鋼制 NO.07.60183 　　　　　延伸件： 　　　　　　長20mm，M3至M3連接 NO.07.60184 　　　　　　長20mm，M3至M2.5連接 NO.07.60185
