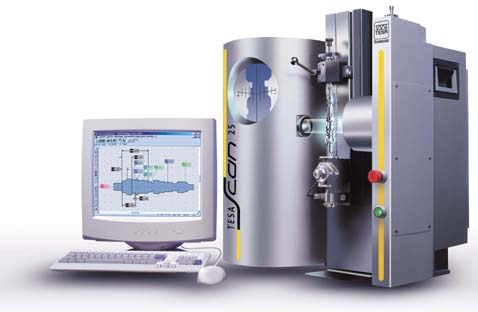

產品名稱: 瑞士TESA圓柱零件快速檢查儀
產品型號: 瑞士TESA SCAN 25CNC影像量測儀
產品展商: 廣精精密儀器
簡單介紹
瑞士TESAScan 25量測系統 量測四大功能 1、靜態量測 可量測直徑、長度、交點、標準棒直徑、R角、角度等等。 並且可以在2D的工件上，利用兩個不同尺寸的外徑建立一個新軸向做軸向補正。 2、動態量測 可量測同心度、圓的偏擺度、面的偏擺度、真圓度、圓柱度、真直度。 也可以在動態旋轉量測圓的直徑六邊形的焦點最大直徑、陵線對稱度以及六邊中點直徑。 利用旋轉區分等份或是固定角度等份來執行尺寸的分析。 有偏移不對稱圓直徑和位置的量測。 具有3D工件直徑或是螺紋輪廓參考面的軸向補正。 3、螺牙的量測(對稱牙) 可以量測螺牙的平行、對稱、V型、角度、螺牙間隔、螺牙長度以及可使用的長度等等。 4、影像自動清潔 軟體具有多種的自動過濾裝置，可以有效避免因為工件量測不清潔所產生的量測誤差。 聯系人：丘永達 電話：020-80905357/87684676/89814538 手機：13580381135/13450405006/13450405006/13450405008 |
| 瑞士TESA圓柱零件快速檢查儀的詳細介紹 | 瑞士TESA圓柱零件快速檢查儀
系統特點:
◆可做線上幾何量測工具在掃描圖形上做各種弧度，角度等量測。
◆也可儲存量測數據做為更進一步的使用。
◆在圖形及判別窗口上，超過上下限公差的尺寸會被標示為紅色。
◆使用NT窗口軟件可很快叫出被量測工件的圖形。
◆典型的真圓度量測結果報告表。
◆打印格式可依自己喜好格式設定。
◆典型的SPC統計分析結果打印。多機一體的設計:長度量測儀真圓度量測儀光學投影機輪廓測量儀2維及3維量測儀等。
◆將全部量測功能整合來量測工件可達到極佳的境界。
◆全自動的測量，提供了快速及便捷量測，可進行全面性的檢測。
標準配置:
▲TESA SCAN 25 量測主體x1
▲量測軟件:PRO-MEASURE英文版
▲編輯軟件:PRO-COMPOSER英文版
▲計算機設備:Pentium 4, 1.6GHz, 128Mb SDRAM,
▲40GByte hard drive, Windows 2000 及鍵盤
▲顯示器:17"SVGA Monitor.
▲操作及使用手冊各一份。
| TESA Scan 25 | 量測行程 | Diameter | 25mm | 1.0” | Length | 200mm | 8” | 量測結構行程 | Diameter | 59mm | 2.3” | Length | 270mm | 10.6” | Weight | 2.0Kg | 4.4lb | 量測精度 20+10 C | Diameter | 1.5+ (0.01D) mm | | Length | 6 + (0.01L) mm | (0.24+0.01L)/1000 | 重復精度 +2s = 95% | Diameter | +0.001mm | +0.00004” | Length | +0.0025mm | + 0.0001” | 分辨率 | Diameter | 0.0002mm | 0.00001” | Length | 0.001mm | 0.00004” | 靜態量測精度 (Static Measurement) | Diameter | 0.2s | Edge | 重量 | Measuring Unit | 55kg | 121lb | | 外觀尺寸大小 (HxWxD) | Measuring Unit | 840x640x460mm | 33x25x18in | | 使用環境要求 | Temperature | 10 - 350 C | 50 - 950 F | Humidity | 10 – 80% | 10 – 80% | 電源使用要求 | 95 – 255 VAC 50/60Hz |
量測功能 靜態量測
◆可量測直徑、長度、交點、標準棒直徑、R角、角度等等。
◆并且可以在2D的工件上，利用兩個不同尺寸的外徑建立一個新軸向做軸向補正。
動態量測
◆可量測同心度、圓的偏擺度、面的偏擺度、真圓度、圓柱度、真直度。
◆也可以在動態旋轉量測圓的直徑
◆六邊形的焦點最大直徑、陵線對稱度以及六邊中點直徑。
◆利用旋轉區分等份或是固定角度等份來執行尺寸的分析。
◆有偏移不對稱圓直徑和位置的量測。
◆具有3D工件直徑或是螺紋輪廓參考面的軸向補正。
螺牙的量測(對稱牙)
◆可以量測螺牙的平行、對稱、V型、角度、螺牙間隔、螺牙長度以及可使用的長度等等。
影像自動清潔
◆軟件具有多種的自動過濾裝置，可以有效避免因為工件量測不清潔所產生的量測誤差。
聯系人：丘永達 電話：020-80905357/87684676/89814538 手機：13580381135/13450405006/13450405006/13450405008 |
|
| | |
| |
