| 首頁>>>產品目錄>>>瑞士TESA量具>>>二次元量測儀/影像測量儀
| | |
如果您對該產品感興趣的話,可以
產品名稱: 二次元量測儀
產品型號: VISIO影像測量儀
產品展商: 廣精精密儀器
簡單介紹
VISIO影像量測儀 系統特點: ·美國進口NAVITAR鏡頭標準倍率28X-180X的無段式鏡頭放大功能。 ·若需高景深作距離量測最高可達365mm。 ·配合高分辨率之日本SONY DC-50A CCD CAMERA，使工作更清析確實，截取影像而不失真。 ·超高精度之量測工作平臺工作臺，行程可達280mm×280mm×100mm配合HEIDENHIN光學尺，解析精度達0.1um，并可公英制互換。 ·X，Y，二軸精密量尺，搭配德國原廠ND-720光學顯示器搭配專為此機器所用之量測軟件可取得自動尋邊之超細十字產生器將人為誤差降至最低。 ·專為本機設計2.5D量測軟件，可隨意叫出功能，若不需使用即可關閉，其功能過高價位之光學尺之微處理器亦可轉成CAD圖檔，或SPC統計制作報表。 ·輪廓及表面之光源由機臺上直接取得，不需另備光源箱，表面光源亮度可達15V150W冷光光纖。 ·影像擷取時除用PHOTO PRINTER打印相片外，并可將影像存盤或用網際網絡，立即傳遞給國內外廠商省卻郵寄所需時間。 聯系人：丘永達 電話：020-80905357/87684676/89814538 手機：13580381135/13450405006/13450405006/13450405008 |
| 二次元量測儀的詳細介紹 | 瑞士TESA VISIO影像量測儀(二次元量測儀)
系統特點:
·美國進口NAVITAR鏡頭標準倍率28X-180X的無段式鏡頭放大功能。
·若需高景深作距離量測最高可達365mm。
·配合高分辨率之日本SONY DC-50A CCD CAMERA，使工作更清析確實，截取影像而不失真。
·超高精度之量測工作平臺工作臺，行程可達280mm×280mm×100mm配合HEIDENHIN光學尺，解析精度達0.1um，并可公英制互換。
·X，Y，二軸精密量尺，搭配德國原廠ND-720光學顯示器搭配專為此機器所用之量測軟件可取得自動尋邊之超細十字產生器將人為誤差降至最低。
·專為本機設計2.5D量測軟件，可隨意叫出功能，若不需使用即可關閉，其功能過高價位之光學尺之微處理器亦可轉成CAD圖檔，或SPC統計制作報表。
·輪廓及表面之光源由機臺上直接取得，不需另備光源箱，表面光源亮度可達15V150W冷光光纖。
·影像擷取時除用PHOTO PRINTER打印相片外，并可將影像存盤或用網際網絡，立即傳遞給國內外廠商省卻郵寄所需時間。
聯系人：丘永達 電話：020-80905357/87684676/89814538 手機：13580381135/13450405006/13450405006/13450405008

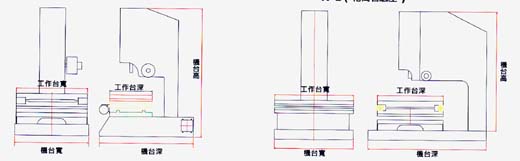

機臺寬 | 機臺深 | 機臺寬 | 機臺深 |
| 項目 | P（鍛造鑄鐵） | L（花崗巖底座） | | 產品規格 | ZT1510 | ZT2010 | ZT2515 | ZT3020 | ZT4030 | ZT5040 | | XY軸驅動 | 手動 | 手動 | 手動 | 手動 | 手動 | 手動 | | 量測行程 | X150Y100 | X200Y100 | X250Y150 | X300Y200 | X400Y300 | X500Y400 | | 工作臺面 | 340×260 | 400×260 | 450×300 | 500×400 | 600×400 | 700×600 | | 底座尺寸 | 450×300×800 | 580×580×800 | 660×420×120 | 700×600×900 | 880×800×900 | 1100×800×1200 | | Z軸工作距離 | 150 | 150 | 150 | 150 | 110 | 110 | | 工作限重（Kg） | 10 | 15 | 15 | 20 | 25 | 25 | | 機臺重量（Kg） | 96 | 100 | 200 | 200 | 474 | 574 | | 包裝重量（Kg） | 150 | 150 | 222 | 300 | 589 | 689 | | 機臺材積 | 550×600×950 | 550×620×950 | 670×700×1000 | 670×650×1000 | 950×600×1000 | 950×1100×1100 | 包裝材積 | 830×830×1170 | 830×780×1170 | 1020×990×1120 | 1100×980×1300 | 1490×1330×2000 | 1700×1950×2100 | | 鏡頭 | 放大倍率0.7×-4.5×(28×-180×):0.5×,2×物鏡Zoom Lens | | Carmera | １／３“ＣＣＤ | １／２”ＣＣＤ | | 光學尺系統 | 其它 | Heidenhain | Heidenhain | | 解析度 | 1(um) | 1/(0.1um) | 0.1(um) | | 重復精度 | 2(um) | | 線性精度 | +(2um+0.02L)L=Measuing Lenght(mm) | | 光源 | 表面光源（上）：環型LED光源 輪廓光源（下）：LED光源（110V/50W） | | 軟體操作系統 | AXI-800 Series：AXI-800 Series;AIX-900 CNC | | 備注 | 1.光源可選購環型或?yàn)o素光源。
2.Z軸光學尺為選購配備，數字顯示器亦可更換三軸讀出器。
3.本公司保留對網站之修改權，若有調整恕無法另行通知，請來電洽談。 |
ProTech 2500ISPC 自動取點專業量測繪圖軟體：
·32位，適合Windows98,NT,2000,XP等
·中英簡體環境切換
·含自動尋邊系統，速度超快，每筆資料僅需0.2秒 十字線自動動態尋邊閃爍
·測量數據可轉至WORD OR EXCEL 制作報表
·可直接在熒幕截取影像存檔輸出
·直覺式測量，無須背操作程序
·附教學模式，宏可自動回放，人員交接簡單
·SPC模組可直接制作管制圖Ca,Cp,Cpk…各項參數
軟體特點：
·可作坐標設定，平移，旋轉及回復原設定點功能，且可處理點，線，圓，夾角，兩圓交點，弧…等集合運算功能
·可利用圓形上既有之點資料,作記憶呼出,直接執行坐標設定.集合運算之功能.圓形并有修改,刪除,復原之功能
·可作宏程序編修,記憶量測順序,自動執行幾何運算,以利量或復雜工作之檢測
·DXF檔輸出,可與CAD/CAM連線
影像感應量測截取專用系統
·含影像感應截取捕捉卡
·十字線基準（十字實線／虛線／混合型／同心圓）
·十字線可調感應度，感應點，線粗細及顏色變換等先進功能，遠超過十字線產生
·可截取影像存成bmp 檔，并可至 word or excel 編輯
*PISPC專業量測品管系統模組:(配合PT2500 系列軟體)
系統特點：
·可設定上下公差與標準值
·可訂不良原因與處理方式,并可制作柏拉圖
·可輸出直方圖X-R,X-S,X-RM,X-MR 管制圖
·自動計算Ca,Cp,Cpk,PPK…各項SPC參數值
·量測數據可轉至EXCEL 制作報表
選購配件：
·電腦系統為(聯強或捷元品牌機保固)
·Pentium IV 2.4GHZ
·RAM:日系256MB DDR
·高速顯示卡（AGP 規格/64MB GFORCE MX400）
·硬盤：40GB
·軟碟：1.44MB 一臺
·光盤：５２倍速一臺
·直立式主機殼＋電源供應器350W
·15寸1280*1024XGA 零輻射高級熒幕CRT
·人體工學鍵盤及鼠標(含鼠標板和防塵套)
·WINDOW XP 中文版一套(原版授權)
·專為本機臺設計之工作桌（有防塵功能）
·工作旋轉盤可輕松調整所需量測工件之角度
|
聯系人：丘永達 電話：020-80905357 手機：0-13450405008(廣州)，0-13450405006(寧波) |
|
| | |
| |
