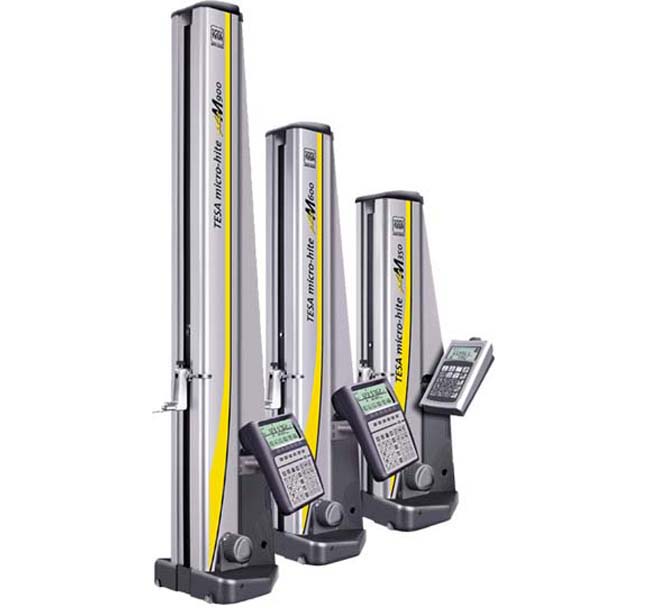

瑞士TESA MICRO-HITE plus M 自動型二維測高儀
◆新一代的測高儀。
◆市場最具革命性的高度計
◆新款TESA測高儀MICRO-HITE plus M 350，600和900更精確可信且操作十分簡單，完全自動。
◆完全瑞士制造，能為工廠和實驗室提供高質、精準的檢測。
◆革命性的循環式動力控制。
◆操作簡便，更精確，高度規中價格性能比最優者，能提供0.1um的分辨率。極高的重覆性，0.5um是市面上馬達驅動類最好的。
產品詳細描述：
TESA MICRO-HITE plus M 測高儀測量功能更強大，操作更為直觀和輕松，革命性的旋轉控制按鈕將手動測量的速度和自動測量的精度完美結合。
基于其堅固的獨特的設計，使得測高儀更適合于車間和檢測實驗室？梢杂脕磉M行平面、平行面和圓柱面幾何體的內尺寸、外尺寸、高度、深度或距離尺寸測量。同時可以進行一維或二維的測量。
- 可以記錄孔在兩個坐標方向的尺寸，并且可以以極坐標或直角坐標方式輸出數據。
- 在我們的車間通過TESA專利系統對本身機械性能的調整，確保了儀器能通過指示表快速、可靠的檢測垂直度。
- plus M 控制面板加TESA IG-13 數字測頭可以測量直線度、平行度。
·繼承了TESA MICRO-HITE 成功的模塊化特色。在下方接近底座位置安裝了獨有旋轉控制按鈕，此系統配有氣墊裝置可以使高度規快速移動然后進行有效測量，簡單的旋轉按鈕可以使測針快速移動接近被測元素，然后慢速進行向上、向下或孔的測量。
●量程有365、615、920 mm 三種尺寸。
●根據數值處理和數據輸出的需要，有三種控制面板可供選擇。
●英制和公制液晶顯示，分辨率達0.0001 和0.001 mm 或同于相當的英制單位。
●采用電池供電，不用電纜。
●內置空氣軸承，可在平臺上隨意移動。
●電動測頭可以恒定測力進行快速觸測。
●TESA µ 系統確保匹配穩定性和易用性。
●CAA (計算機輔助精度) 功能確保高精度。
●具有和鋼一致的線膨脹系數(11.5 x 10-6 K-1)。
●RS 232 數據輸出。
●每臺測高儀具備SCS 校準證書。
●耐用的鍍鎳基座有三個支撐點經過精研。
●內置氣浮軸承使立柱在平臺上的移動方便前沿垂直度，350 < 6 µm,600 < 8 µm,900 < 12 µm。
●增量式玻璃光柵配有參考點，分度間隔20 µm。光電數據捕捉( TESA 專利)。
●測量頭位于一個滾動軸承上，測量頭的定位在不同的速度上，從7.5 一直到40 mm/s。手動定位l ≤ 600mm/s。
●測量力1 N. 連接的伺服電機驅動，觸發測量力。
●充電電池，6 V,3.0 Ah 或110 到240 Vac/50-60 Hz。交流電≈ 12 小時，完全充電(8 小時) 后。
●操作溫度 10 °C - 40 °C。
●儲藏溫度–10 °C- 60 °C。
●最大相對濕度80%，非冷凝。
●防護等級IP40 (IEC 60529)。
●凈重(不包括控制面板和電池組)主要部件350: 33 kg，600: 38 kg，900: 95 kg。
| 訂貨代號 | 描述 | 型號 |
| 00730063 | TESA MICRO-HITE plus M系統 | 350 | | |
| 00730064 | TESA MICRO-HITE plus M系統 | 1 | 600 | |
| 00730065 | TESA MICRO-HITE plus M系統 | 1 | | 900 |
| 每個系統包含以下組件，不含控制面板 | 1 | 1 | 1 |
| 00730060 | 1TESA MICRO-HITE plus M主機 | ● | 1 | 1 |
| 00730061 | 1TESA MICRO-HITE plus M主機 | 1 | ● | |
| 00730062 | 1TESA MICRO-HITE plus M主機 | 1 | 1 | ● |
| 00760143 | 1標準測桿夾持器 | ● | ● | ● |
| 00760062 | 1個5mm球形測頭的標準測桿 | ● | ● | ● |
| 00760219 | 1標稱尺寸6.35mm/0.25in標準塊 | ● | ● | ● |
| 00760142 | 1在底座下方產生氣墊的電動氣泵,已安裝 | ● | ● | ● |
| 00760141 | 1電池組 | ● | ● | ● |
| 04761054 | 1電壓轉換器110-240V、50-60赫茲交流電 | ● | ● | ● |
| 04761055 | 1電壓轉換器所用電纜 | ● | ● | ● |
| 00760151 | 1TESA MICRO-HITE plus M防塵罩 | ● | 1 | 1 |
| 00760152 | 1TESA MICRO-HITE plus M防塵罩 | 1 | ● | |
| 00760153 | 1TESA MICRO-HITE plus M防塵罩 | 1 | 1 | ● |
| TESA MICRO-HITE plus M350/600/900可選附件 | 1 | 1 | 1 |
| 00760157 | 00760141備用電池 | 1 | 1 | 1 |
技術參數
| 型號 | 350 | 600 | 900 |
| 示值范圍(mm) | 365 | 615 | 920 |
| 使用標準附件量程(mm) | 0-520 | 0-770 | 0-1075 |
| 配固定測頭夾持器00760057量程(mm) | 0-575 | 0-825 | 0-1130 |
| 配固定測頭夾持器S07001622量程(mm) | 0-745 | 0-995 | 0-1300 |
| 帶標準附件精度(L單位m) | (2+1.5.L)μm |
| 帶標準附件重復性精度 | 平面2s≤0.5μm,孔2s≤1μm |
| 機械重直度(正面) | 5 | 7 | 9 |
測量示意

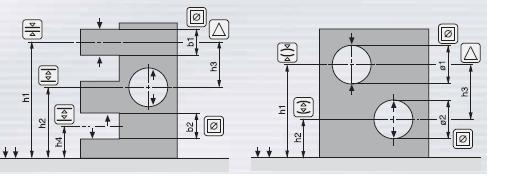

不改變觸測方向的檢測-排除測頭常數：

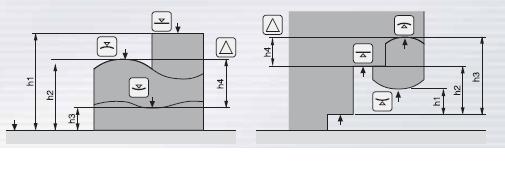

可改變觸測方向的檢測-包含測頭常數：
-不儲存極值與可儲存極值

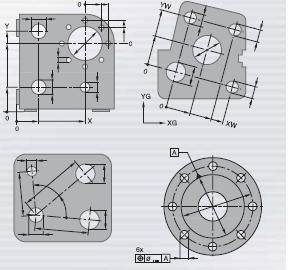

沿兩個坐標方向檢測

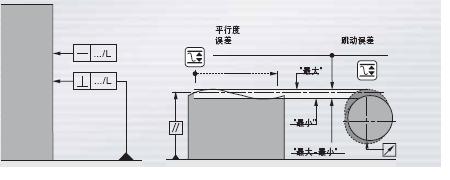

建立形位誤差
TESA MICRO-HITE plus M350/600/900可配控制面板
一維控制面板
- LC 顯示：67 x 33 mm尺寸。3 線顯示(字母數字式) 加上圖標.7 位數值顯示加負號，輔助顯示1 和2 有7 或4 位符號
- 10 x 4.9 mm (數值) 或7.5 x 3.7 mm 和5 x 2.5 mm(顯示1 和2)
- 20 個觸摸鍵
- 公英制轉換
- 預置鍵，輸入已知值.聲音信號。檢測報告標題有7 種語言選擇
- RS 232，光電耦合，雙向
- 防護等級IP50
二維控制面板
- LC雙顯示，尺寸128 x 63 mm。＆#8226; 長度測量: 數值顯示(7 位/ 符號) 加上功能圖標(上部)。＆#8226; 直線度或垂直度的測量：顯示數值和符號(功能鍵) 加上操作員控制操作(全點顯示)。7位數值顯示加上負號12.7 x 6.4 mm 主顯示區，6.3 x 4.2 或3.8 x 2.9 mm s 次顯示區
- 帶42 個觸摸鍵的鍵板
- 公英制轉換
- 預置鍵，輸入已知值聲音信號手動或自動觸發數據傳輸。預制報告的輸出包括定制的標題(可用5 種語言) 采用外接打印機( A4格式)。
- 光電RS 232雙向
- 防護等級IP50
| 訂貨代號 | 描述 |
| 00760216 | 控制面板"1D" 包含一個零件的一維測量程序，同樣包含平行度和跳動測量功能 分辨率0.0001/ 0.001 mm |
| 00760221 | TESA 控制面板"POWER PANEL plus M" 包含一維和二維測量程序 ＆ 平面度和平行度的誤差檢測 ＆ 垂直度和直線度的任意偏差檢測 ＆ 角度測量功能 ＆ 可使用數字式手動工具通過鍵區可以進行數據輸入 ＆ 在"自學習"式下可以自動編輯循環使用的測量程序，最多可存儲分散 在幾個零件程序中的9999 個指標（每個零件程序可存儲999 個數據） ＆ 可存儲25000 個測量數據 ＆ SPC 功能，可以輸出平均值、范圍標準偏差、直方圖、偏差、超差數、 控制線、控制圖。 ＆ 以A4 格式打印相關圖表。 根據用戶需要創建表頭 分辨率0.0001/ 0.001/ 0.01 mm |
| 00760220 | TESA 控制面板"POWER PANEL plus M 含打印機" 與No. 00760221 相同，但具有內置點陣打印機用于數據輸出 |
| TESA 控制面板"POWER PANEL plus M 含打印機" 可選項 |
| 04765008 | 57 mm 寬打印紙卷 |
瑞士TESA pLus M自動型二維測高儀
自動的精確與手動的完美結合。
◆延續成功測高儀系列的優點，新的TESA MICRO-HITE pLus M是業內最具革命性的機動化高度規。
◆充分憑借公認優異的TESA MICRO-HITE的技術和TESA在微處理器的優越性的基礎上生產高精度的測高儀，在長期經驗的積累和TESA的工程師們致力創新和革新其產品，使之不斷進步。
◆TESA MICRO-HITE plus M測高儀獨具杰出的測量邏輯且操作簡便，獨特且具革命性的循環動力控制，使手動的速度與機動的精度完美結合。
◆又有TESA專利的TESA MICRO-HITE pLus M。垂直功能機械化調整，通過探測校表可以快速偵察位置的錯誤。
聯系人：丘永達 電話：020-80905357/87684676/89814538 手機：13580381135/13450405006/13450405006/13450405008
TECHNICAL FEATURES
| TESA MICRO-HITE pLus M | 350 | 600 | 900 |
| Order number | 07.30063 | 07.30064 | 07.30065 |
| 每個TESA MICRO-HITE plus M高度規設置組成如下：（？刂瓢澹 |
| TESA MICRO-HITE高度儀本體 | 一個 |
| 標準支架07.60143 | 一個 |
| 標準探頭（內置） | 一個 |
| 標準測頭（圓針φ5mm）07.60062 | 一個 |
| 控制件07.60219 | 一個 |
| 電動氣墊抽氣泵07.60142 | 一個 |
| 電池包 07.60141 | 一個 |
| 電池適配器（10V-240V，50-60HZ）047.61054 | 一個 |
| 電源適配器電纜47.61055（供歐洲） | 一個 |
| 電源適配器電纜47.61056（供美國） | 一個 |
| 灰塵蓋套 | 一個 |
| 校準證書 | 一個 |
| 控制板（ID）07.60216 |
| 測量范圍 | 365mm | 615mm | 615mm |
| 應用范圍 | *520/745mm | *770/995mm | *1075/1300mm |
| 最大允許誤差 | （2+1.5L）um（Linm）** |
| 重復性限制 | 表面：2S=<0.5um***/孔內：2s=<1um |
| 最大機械處置線偏離誤差（正面） | <6um | <8um | <12um |
| 測力度 | IN | IN | IN |
| 電力支持（連續工作） | '12h | '12h | '12h |
| 氣浮墊 | 有 | 有 | 有 |
| 數據輸出 | RS-232 | RS-232 | RS-232 |
| 儲存溫度范圍 | -10℃-60℃ | -10℃-60℃ | -10℃-60℃ |
| 操作溫度范圍 | -5℃-40℃ | -5℃-40℃ | -5℃-40℃ |
含特殊配件 與標準模式有關的相對數值
**（2+3 L）um（Lium）
**2S=<1um
