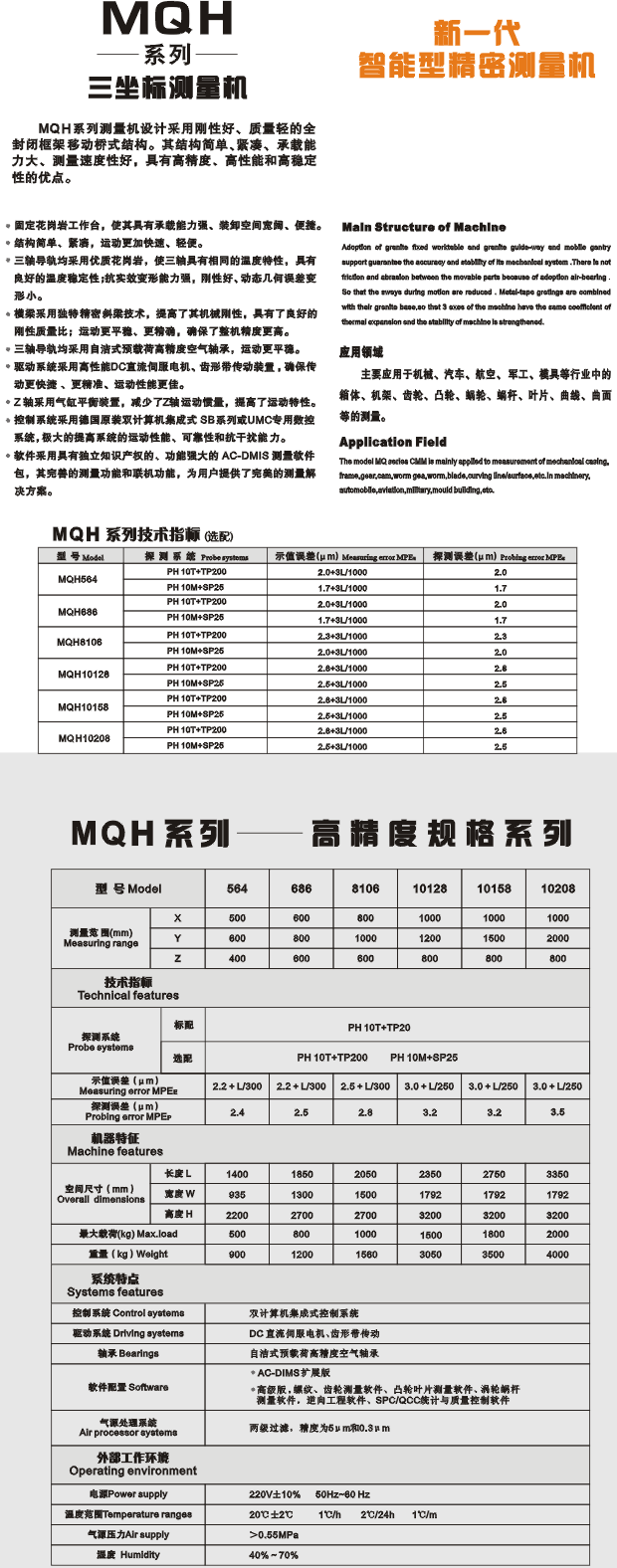

MQH系列接觸式三坐標測量機
主要用于機械、汽車、航空、軍工、模具等行業中的箱體、機架、齒輪、凸輪、蝸輪、蝸桿、葉片、曲線、曲面等的測量。主機結構 花崗巖的導軌和工作臺，移動橋式結構，保證整機機械系統的精確穩定；無磨擦的全氣浮支承導軌，最大限度地養活運動中的角擺；自粘式帶狀金屬光柵尺與平臺、橫梁及Z軸花崗巖基體融為一體，使其三軸具有同樣的溫度膨脹系數從而增加了儀器的穩定性。
技術參數：
測量范圍： X：500mm-1000mm Y：500MM-2000mm Z：300mm-1000mm
測量示值誤差 ：E≤（2+L/300 - 4+L/150)μm
探測誤差： R≤（2.5-4)μm
長度測量系統 ：Renishaw精密光柵系統
探測系統： Renishaw測頭
控制系統 ：PC總線DSP三軸矢量控制系統
驅動系統 ：直流伺服 電源：220V±10%,50/60Hz,1000W
壓縮空氣 ：（0.4-0.5)MPa
壓縮空氣流量 ：200L/min(0.4MPa)
使用環境：溫度(20±2)℃； 濕度55%-65%。
其他： 利用坐標測量技術、計算機測控技術及最先進的動態測量系統進行工件表面點的采集和數據處理。可使用雙旋轉測頭系統及不同測桿、測頭的組合，配合各種通用或專用測量軟件，方便實現對三維工件的測量，并可根據需要加裝CCD光學測頭和激光掃描測頭，以擴展其功能和應用領域。
MQH系列測量機簡介
• MQ 系列測量機采用國際先進的有限元分析設計方法，使其具有機械結構剛性強、幾何誤差小，具有高精度、高性能和高穩定性的優點。
• 機械整體結構采用剛性結構好、質量輕的全封閉框架移動橋式結構。其結構簡單、緊湊、承載能力大、運動性能好。
• 固定優質花崗巖工作臺，使其具有承載能力強、裝卸空間寬闊、便捷。
• Y 向導軌采用燕尾式，定位精度高，穩定性能好。
• 三軸采用優質花崗巖，熱膨脹系數小，三軸具有相同的溫度特性，因而具有良好的溫度穩定性、抗實效變形能力，剛性好、動態幾何誤差變形小。
• 三軸均采用自潔式預載荷高精度空氣軸承組成的靜壓氣浮式導軌，軸承跨距大，抗角擺能力強，阻力小、無磨損、運動更平穩。
• 橫梁采用 精密斜梁設計技術（已申請專利），重量輕、重心低、剛性強，動態誤差小，確保 了機器的穩定。
• 采用英國 RENISHAW 反射式 金屬帶狀 光柵計量系統，與大多數工件具有相近的熱膨脹系數，確保了良好的重復精度。
• 驅動系統采用國際知名品牌的高性能直流伺服電機、齒形帶傳動裝置，確保傳動更快捷、更精準、運動性能更佳。
• Z 軸采用氣缸平衡裝置，極大的提高了 Z 軸的定位精度及穩定性。
• 控制系統采用德國知名的 SB 專用三坐標數控系統， 具有國際先進的上下位機式的雙計算機控制系統， 從而極大地提高系統的可靠性和抗干擾能力。
• 軟件采用具有獨立知識產權的、功能強大的 AC-DMIS 測量軟件包，其完善的測量功能和聯機功能，為用戶提供了完美的測量解決方案。
此精度依照 ISO 10360-2 標準及 JJF 1064-2000標準。
此表機型技術參數為標準配置，可滿足客戶非標機型的特殊技術及配置要求。
所有技術指標和規格可能有所變動，不另行通知。
