ML系列接觸式三坐標測量機
主要用于機械、汽車、航空、軍工、模具等行業中的箱體、機架、齒輪、凸輪、蝸輪、蝸桿、葉片、曲線、曲面等的測量。主機結構 花崗巖的導軌和工作臺，移動橋式結構，保證整機機械系統的精確穩定；無磨擦的全氣浮支承導軌，最大限度地養活運動中的角擺；自粘式帶狀金屬光柵尺與平臺、橫梁及Z軸花崗巖基體融為一體，使其三軸具有同樣的溫度膨脹系數從而增加了儀器的穩定性。
技術參數：
測量范圍 X：500mm-1500mm Y：800MM-3500mm Z：400mm-1200mm
測量示值誤差 E≤（2.5+L/300 - 4.5+L/150)μm
探測誤差 R≤（2.5-4)μm
長度測量系統 Renishaw精密光柵系統
探測系統 Renishaw測頭系統
控制系統 PC總線DSP三軸矢量控制系統
驅動系統 直流伺服
電源 220V±10%,50/60Hz,1000W
壓縮空氣 （0.4-0.5)MPa
壓縮空氣流量 300L/min(0.4MPa)
使用環境 溫度(20±2)℃；
濕度55%-65%。
其他： 利用坐標測量技術、計算機測控技術及最先進的動態測量系統進行工件表面點的采集和數據處理？墒褂秒p旋轉測頭系統及不同測桿、測頭的組合，配合各種通用或?qū)Ｓ脺y量軟件，方便實現對三維工件的測量，并可根據需要加裝CCD光學測頭和激光掃描測頭，以擴展其功能和應用領域 。

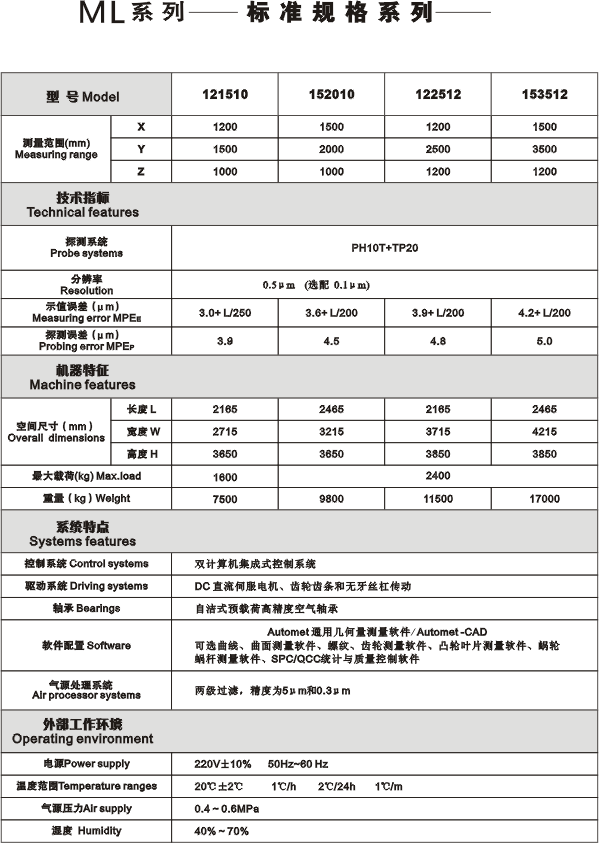

ML系列測量機簡介
• ML 系列測量機設計采用剛性好、質量輕的單邊高架移動橋式結構，為大中型測量機首選的機械設計形式，其顯著提高了 Y 軸導軌的運動精度并降低了移動橋框架的重量，提高了系統的運動性能，大幅降低了 Y 軸運動中的橫梁角擺現象，確保了系統的精度及穩定性。
• 運用單邊高架技術提高了系統的結構剛性及穩定性。
• 具有承載能力強、裝卸空間寬闊、便捷。
• 三軸導軌均采用優質花崗巖，使三軸具有相同的溫度特性，因而具有良 好的溫度穩定性、抗實效變形能力，剛性好、動態幾何誤差變形最小。
• 采用 Y 軸導軌上移技術，降低了橫梁的重量，顯著提高了系統運動性能 。
• 三軸導軌均采用自潔式預載荷高精度空氣軸承，運動更平穩。
• 驅動系統采用進口高性能直流伺服電機、進口摩擦桿傳動裝置，確保傳 動更快捷、更精準、運動性能更佳。
• Z 軸采用氣缸平衡裝置，極大的提高了 Z 軸的定位精度及穩定性。
• 控制系統采用德國高集成度 SB 專用數控系統，從而大大的提高系統的性能、可靠性和抗干擾能力。
• 軟件采用具有獨立知識產權的、功能強大的 AC-DMIS 測量軟件包，其完善的測量功能和聯機功能，為用戶提供了完美的測量解決方案。

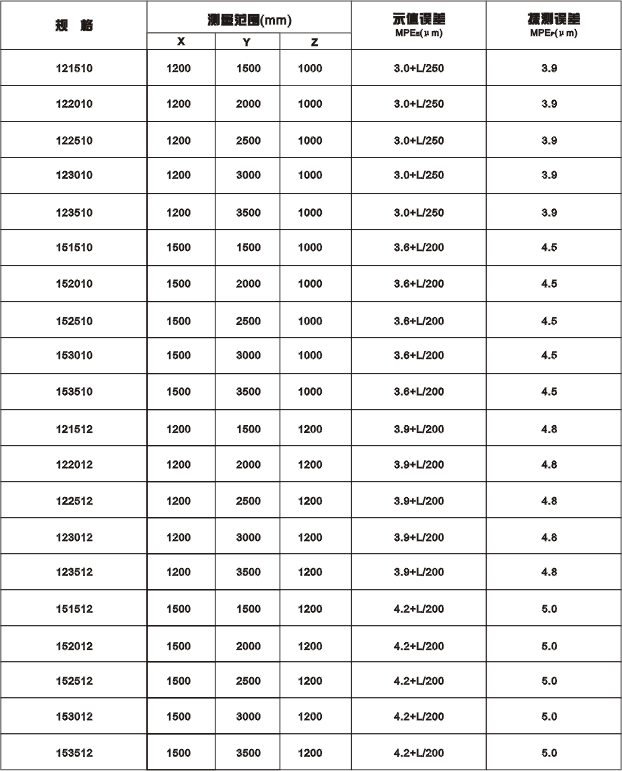

此精度依照 ISO 10360-2 標準及 JJF 1064-2000標準。
此表機型技術參數為標準配置，可滿足客戶非標機型的特殊技術及配置要求。
所有技術指標和規格可能有所變動，不另行通知。
