NCF系列高精度三坐標測量機-最高最精密測量機技術之集大成者
NCF系列三坐標測量機，集合多年高精度測量機研發與生產經驗，經過各行業不同的應用驗證，其無與倫比的精度穩定性堪稱高精度三坐標測量機的典范。可滿足精密零部件檢測與高精度曲面掃描、計量室以及標準檢具的檢定。
NCF系列數控高精度三坐標測量機采用全花崗巖結構、有限元分析、固定龍門式設計從而使測量機整體保持了高穩定性與高可靠性。
全花崗巖橫梁、基座、立柱工作臺、Z軸形成整機全封閉框架結構，具有高穩定性、不易變形、熱穩定性高等特點。
NCF系列三坐標測量機三軸均采用世界最先進的柔性鋼絲同步齒型帶傳動，整機運行無任何噪音、定位快速準確、不打滑、長壽命。
X軸采用高精度雙燕尾導軌、三軸均為中心驅動、高分辨率光柵尺中心安裝使各軸運動的俯仰、偏擺得到最大限度抑制，且產生最小的阿貝誤差。
采用世界名牌大功率電機及伺服驅動器，大大改善運動控制特性，測量機加速、制動、運行更快速平穩。
整機穩定可靠，全花崗巖構件使測量機獲得極長使用壽命和非常高的投資回報率。
NCF系列三坐標測量機可配置RENISHAW公司全系列觸發式及接觸式掃描測頭，也可配置LS系列激光線掃描測頭、高精度激光點掃描測頭、高分辨率CCD數字光學影像測頭實現高精度復雜曲面高速掃描（逆向工程）、微小尺寸高精度非接觸測量等任務。 意大利COORD3-KRONOS三坐標測量機
開創測量新紀元
該型號測量機十分適合于車間環境，因?yàn)樗膶?dǎo)軌是用保護罩與外界隔絕，并且溫度補償作為標準配置。
秉承COORD3公司的傳統，并采用當今最新的CAD技術設計的KRONOS測量機，具有特別堅固的結構和可靠性。
應用領域
·檢測高精度，大尺寸的幾何零件；
·掃描復雜的機械零件；
·自由曲面的檢測；
·點到點掃描；
·接觸式或非接觸式連續掃描。
適應性
·適用車間環境；
·X和Y導軌采用保護罩與外界隔絕，保證溫度穩定性；
·自動溫度補償系統。
可靠性
基于30年的測量機制造經驗，Corod3公司設計的KRONOS測量機獲得了空前的運動性能和測量穩定性，并具有較低的維護成本。
精度
E = (3.7 + 4.0 L) μm
精度標準按照國際標準ISO 10360-2執行，上面的精度參照KRONOS 15-13-10型號。L單位為米。
測量范圍和安裝尺寸
型號 行程 [mm] 安裝尺寸 [mm]
X Y Z A B C
15-13-10 1500 1300 1000 2830 2132 3559
20-13-10 2000 1300 1000 3330 2132 3559
25-13-10 2500 1300 1000 3830 2132 3559
30-13-10 3000 1300 1000 4330 2132 3559
15-15-13 1500 1500 1300 2830 2332 4159
20-15-13 2000 1500 1300 3330 2332 4159
25-15-13 2500 1500 1300 3830 2332 4159
30-15-13 3000 1500 1300 4330 2332 4159 丘永達0-13450405006供應圓度儀，輪廓儀，凸輪軸檢測儀，三坐標測量機，三維激光掃描機等精密檢測儀器
歡迎來電、來函索取產品資料。并把您的測量要求告訴我們，我公司將竭誠為您服務。
聯系人：丘永達 電話：020-80905357 手機：0-13450405008(廣州)，0-13450405006(寧波)

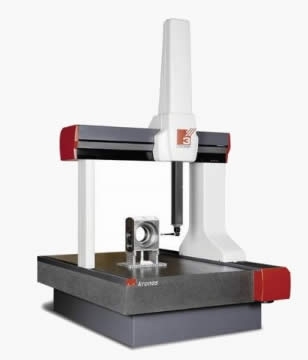

意大利Coord3橋式三坐標測量機：KRONOS
Kronos大型橋式測量機，可測量大型和重型零件，無需特殊地基。
- 半橋式坐標測量機
- 移動鋁合金結構
- 花崗巖工作臺
測量行程
X軸：2000~3300[mm]
Y軸：1300~2000[mm]
Z軸：1000~1500[mm]
測量精度
ISO MPEE=3,7+4,0
L/1000[μm]
三維速度
最大700[mm/s]

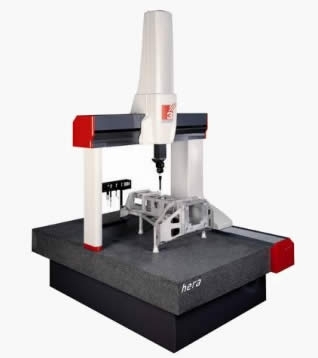

意大利Coord3橋式三坐標測量機：HERA
Hera高精度的自動型測量機，可快速有效地完成各種計量檢測任務。即使在非理想溫度條件下，多傳感溫度補償系統仍可保證最佳測量精度。
- 半橋式坐標測量機
- 移動鋁合金結構
- 花崗巖工作臺
- 溫度補償系統
測量行程
X軸：700~2000[mm]
Y軸：700~1000[mm]
Z軸：500~850[mm]
測量精度
ISO MPEE=2,0+3,0
L/1000[μm]
三維速度
最大867[mm/s]

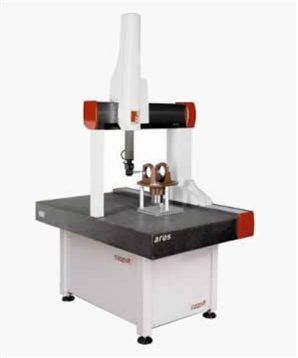

意大利Coord3緊湊橋式測量機：ARES
ARES用于小型零件幾何尺寸檢測的通用CNC型測量機。
- 橋式坐標測量機
- 移動鋁合金結構
- 花崗巖工作臺
- 自動型
測量行程
X軸：700/1000[mm]
Y軸：650[mm]
Z軸：500[mm]
測量精度
ISO MPEE=3,0+3,5
L/1000[μm]
三維速度
最大517[mm/s]

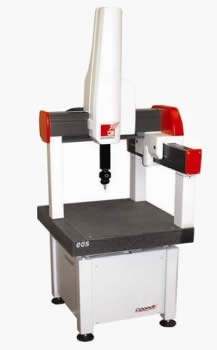

意大利Coord3小型橋式測量機：EOS
EOS性能卓越的緊湊型測量機，是科德3公司專業設計制造的緊湊機型，以高性價比著稱于市場。
- 半橋式坐標測量機
- 移動鋁合金結構
- 手動型、自動型配置
測量行程
X軸：500/600[mm]
Y軸：500/400[mm]
Z軸：440[mm]
測量精度
ISO MPEE=2,5+3,0
L/1000[μm]
三維速度
最大517[mm/s]
|
