用于銑床、車床和螺絲成型機床的刀具預調和測量設備 venturion

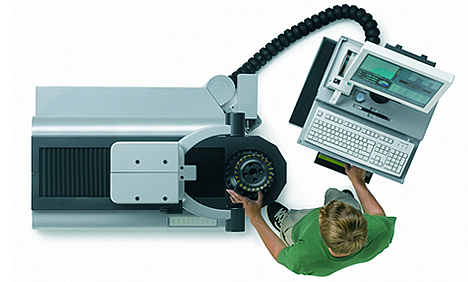

獲獎的垂直系列刀具預調儀 »venturion«
有多種測量范圍以及 » pilot 2.0 « 和 » pilot 3.0 « 軟件可供選擇，從而確保您可以運用最佳的設備對諸多刀具如鉆刀、車刀、和其他機床刀具進行測量和預調。
ZOLLER 的 »venturion« 產品系列包含所有手動、半自動和全自動刀具預調儀，均配有檢視系統、電子和標準刀具管理功能的裝備。
 - 通用的預調和測量設備系列可以對任何尺寸和重量的刀具進行輕松精確的測量
- 由于采用了實物照片輸入式對話，并通過四個象限檢視器對切削刃進行自動檢測（切削刃的形狀角度甚至可以 > 90°），操作變得很簡單
- 按下按鈕后在數秒內可以得到 5 個測量結果（長度，直徑，半徑和兩個角度）
- 測量結果被打印成標貼
- 刀具數據和換徑套零點的數據庫
- 網絡連接確保在線數據傳輸
- 為進行在線數據傳輸而進行的網絡整合
- 由于自動零點監測的采用，提高了使用的可靠性
- 世界上獨有的 »tethys« 工藝，證明了測量?jī)x器的能力
技術數據:
venturion | 行程 Z-軸 | 行程 X-軸 | 直徑 | | 450 | 450 mm / 17.73 " | 175 mm / 6.90 " | 350 mm / 13.79 " | 600 | 600 mm / 23.64 " | 175 mm / 6.895 " | 350 mm / 13.79 " | 800 | 800 mm / 31.52 " | 175 mm / 6.895 " | 350 mm / 13.79 " | | 600 | 600 mm / 23.64 " | 220 mm / 8.67 " | 440 mm / 17.34 " | 800 | 800 mm / 31.52 " | 220 mm / 8.67 " | 440 mm / 17.34 " | 1000 | 1000 mm / 39.40 " | 220 mm / 8.67 " | 440 mm / 17.34 " | | 600 | 600 mm / 23.64 " | 500 mm / 19.70 " | 1000 mm / 39.40 " | 800 | 800 mm / 31.52 " | 500 mm / 19.70 " | 1000 mm / 39.40 " | 1000 | 1000 mm / 39.40 " | 500 mm / 19.70 " | 1000 mm / 39.40 " | 1200 | 1200 mm / 47.28 " | 500 mm / 19.70 " | 1000 mm / 39.40 " |
重復精度 | + / - 2 µ | | 主軸端同心精度 | 2 µ | 精度設置 | < 2 µ | | 同心精度 300 mm /11.82 " | 3 µ | 顯示精度 | 1 µ | | 同心精度 500 mm/ 19.70 " | 5 µ | 位置精度 | + / - 1 µ | | 測量精度 | E=3 + L/250 |
中心高度測量 - 垂直系列
旋轉中心測量?jī)x器
所有 ZOLLER 視覺旋轉中心測量?jī)x器都可適用于垂直和水平產品系列。
ZOLLER 旋轉中心測量?jī)x器 »inscreen« 使用了一種附加 CCD - 相機裝置便于對刀具切削刃進行鑒別。
 中心高度照相機
相機的圖像顯示在 ZOLLER »pilot 3.0 « 視覺系統的顯示器中。刀具切削刃的旋轉中心可以在該系統沒有出現任何問題時接受檢測和預調節。
通過使用光標鍵，偏心率可以在顯示器中進行手動精確測量。
 »inscreen« 切削刃顯示
垂直系列刀具夾緊裝置
高同心度以及短暫轉換時間是我們垂直系列刀具夾緊裝置滿足您所急需的兩個重要原因。
ISO 50 真空高精密主軸
同心度為 2μ 的氣動軸制動器以及手輪可用于優化刀具切削刃的聚焦功能。帶有整體校正刀刃的軸頭主軸端和真空夾緊裝置可用于尖細的錐形刀具。動力驅動指示裝置為 4 × 90° 。刀具夾緊裝置內的所有動力驅動功能可以在氣動薄膜鍵盤中操作。
轉換套 & 轉換套刀架 ISO 50 換徑套/尖細錐形刀具
配有整體校準刀刃的 ISO 50 換徑套/尖細錐形刀具適用于 ISO 10 / 20 / 30 / 35 / 40 / 45。
換徑套 ISO 50/HSK
適用于從 A 到 F 的所有 HSK 25 / 32 / 40 / 50 / 63 / 80 / 100。
ISO 50/VDI 換徑套
帶有整體校正刀刃的 ISO 50/VDI 換徑套適用于 VDI 直柄 D 20 / 25 / 30 / 40 / 50 / 60。 Pilot 2.0
啟動—預調和測量—完成! »pilot 2.0« 是 ZOLLER 自動測量圖像處理技術的入門級軟件。該軟件價格合理，能對銑刀和車床刀具進行快速、精確地測量。»pilot 2.0« 軟件簡單易學。員工只需接受短期培訓便可輕松掌握其操作方法。
 觸摸屏顯示器
»pilot 2.0« 也可用于 »smile« 手動系列和 »hyperion 250« 手動系列刀具預調和測量設備。這兩款手動型刀具預調和測量設備經濟實惠，是小型和中型制造企業應用的理想選擇。
 »C.R.I.S.« 功能 – 確定切削刃輪廓 最大包絡線
特點：
Pilot 3.0 充分滿足個性化需求
您可根據生產過程的需要從 »pilot 3.0« 系統軟件模塊中選擇最適合的組建和模塊。該軟件操作簡單而且容易更新。因此，只有做出正確的選擇，才能為您的應用需求做出明智的投資。
»pilot 3.0« 軟件可以用于手動操作、自動切削刃識別以及 3 軸 CNC 控制測量操作。該軟件適用范圍廣，特別適用于自動化制造企業和／或刀具更換頻繁的情況，同時也可用于刀具檢測。
»pilot 3.0« 標準軟件包

        - 17'" 觸摸屏、鼠標和鍵盤
- 圖形操作屏配備直觀功能鍵
- 幫助系統提供進一步幫助
- 實時測量和動態十字準線
- 快速動態聚焦
- 換徑套和刀具管理可管理多把刀具
- 支持常用文件格式如 TIFF, JPEG, PNG, GIF, DWG, DXF等
- 導航系統 »compass«
- 自動零點監控避免機器碰撞
- 自動切削刃檢查
- 切削刃檢測
- 投影功能
- 最大輪廓線測量程序 »C.R.I.S.«
- 測量程序 »largest cutting edge«
- ZOLLER 驗收協議
- 用戶管理
- 單個調整設置系統
