| 首頁>>>產品目錄>>>德國ZOLLER刀具預調儀對刀儀>>>用于銑床、車床和螺絲成型機床的刀具預調和測量設備 hyperion
| | 產品[用于銑床、車床和螺絲成型機床的刀具預調和測量設備 hyperion ]資料 |
| |
如果您對該產品感興趣的話,可以
產品名稱: 德國ZOLLER刀具預調儀對刀儀
產品型號: 德國ZOLLER刀具預調儀對刀儀
產品展商: 廣精精密儀器
簡單介紹
獲獎的垂直系列刀具預調儀 »hyperion« 有多種測量范圍以及 » pilot 2.0 « 和 » pilot 3.0 « 軟件可供選擇，從而確保您可以運用最佳的設備對諸多刀具如鉆刀、車刀、和其他機床刀具進行測量和預調。 ZOLLER 的 »hyperion« 產品系列包含所有手動、半自動和全自動刀具預調儀，均配有檢視系統、電子和標準刀具管理功能的裝備。 聯系人：丘永達 電話：020-80905357/87684676/89814538 手機：13580381135/13450405006/13450405006/13450405008http://www.xf-pos.com E-mail:cnhld@163.com |
| 德國ZOLLER刀具預調儀對刀儀的詳細介紹 | 用于銑床、車床和螺絲成型機床的刀具預調和測量設備 hyperion

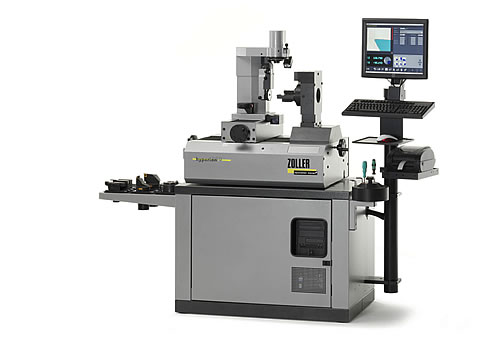

獲獎的水平系列刀具預調儀 »hyperion«
ZOLLER »hyperion« 是用于數控加工的現行和獲獎的水平系列預調和測量設備。
由于采用模塊設計和可靈活應用的軟件 » pilot 2.0 « 和 » pilot 3.0 «，您可為您的企業應用選擇特定的測量范圍和合適的軟件模塊。此外，我們提供三種不同規格的轉塔供您選擇。
對于下列設備，H 系列是理想的選擇： - 車床
- 旋轉車床應用
- 研磨車床應用
- 研磨 - 旋轉車床應用
- 通用刀具預調和測量設備，可對各種刀具進行測量，尤其適于測量車床刀具，單軸和多軸自動車床刀具
- 即使切削刃形狀大于 90 ° 時，也可在四個象限內對切削刃進行自動檢查
- 圖像處理系統，配備遠心鏡頭照相機系統和動態十字準線
- 自動換徑套選擇功能避免誤操作和機器碰撞
- 只需一個按鈕便可在幾秒鐘內得出 5 軸（長度、直徑、半徑和兩個角度）的測量結果
- 測量結果可打印成標簽
- 數據庫用于存儲刀具數據和換徑套零點
- 網絡連接確保在線數據傳輸
- 自動零點監控使操作更省心
- 全球獨一無二的 »tethys« 程序可檢測機器的測量能力 量儀器的能力
* »hyperion 250 « 僅配備 » pilot 2.0 « 軟件，且不帶轉塔 技術數據:
hyperion | 行程
Z-軸 | 行程
X-軸 | 旋轉區域 | | 250 | 250 mm / 9.85 " | 250 mm / 9.85 " | 240 mm / 9.85 " | | 400 | 400 mm / 15.76 " | 300 mm / 9.456 " | 480 mm / 18.91 " | 400 | 400 mm / 15.76 " | 400 mm / 9.456 " | 480 mm / 18.91" | 400 | 400 mm / 15.76 " | 500 mm / 19.70 " | 480 mm / 18.91 " | | 600 | 600 mm / 23.64 " | 400 mm / 15.76 " | 480 mm / 18.91 " | 600 | 600 mm / 23.64 " | 500 mm / 19.70 " | 480 mm / 18.91 " | | 700 | 700 mm / 27.58 " | 500 mm / 19.70 " | 480 mm / 18.91 " | | 1150 | 1150 mm / 45.31 " | 500 mm / 19.70 " | 480 mm / 18.91 " |
重復精度 | + / - 2 µ | | 主軸端同心精度 | 2 µ | 精度設置 | < 2 µ | | 同心精度 300 mm /11.82 " | 3 µ | 顯示精度 | 1 µ | | 同心精度 500 mm/ 19.70 " | 5 µ | 位置精度 | + / - 1 µ | | 測量精度 | E=3 + L/250 |
中心高度校正 – 水平系列
旋轉中心測量儀器
所有 ZOLLER 視覺旋轉中心測量儀器都可適用于垂直和水平產品系列。
ZOLLER 旋轉中心測量儀器 »inscreen« 使用了一種附加 CCD - 相機裝置便于對刀具切削刃進行鑒別。
 中心高度照相機
相機的圖像顯示在 ZOLLER »pilot« 視覺系統的顯示器中。刀具切削刃的旋轉中心可以在該系統沒有出現任何問題時接受檢測和預調節。通過使用光標鍵，偏心率可以在顯示器中進行手動精確測量。
 »inscreen« 切削刃顯示
由于 ZOLLER 專門研制開發了水平系列，所以它設計了一種用于 H 軸具切削刃測量的透鏡系統。 設定范圍是 ±25 mm ，而且它配有手動微調節。
在旋轉中心測量儀器 »inscreen« 中補充了透鏡系統調節相關操作。通過這種方式，刀具切削刃的旋轉中心定位可以得到精確地測量。
由于相機在三個位置進行轉動和鎖定，所以右手，左手切削車刀也同樣能夠進行測量。
水平系列刀具夾緊裝置
水平系列的刀具夾緊裝置可以穩固安裝在 ZOLLER 的轉臺中。該裝置可以獨立進行操作并且能夠滿足您的特殊的生產需要。ZOLLER 水平系列能夠與任何一種刀具夾緊裝置配套使用，這取決于機床或者刀具系統的生產商。
基本裝置
ZOLLER 的基本裝置可以用在車刀換徑套的快速轉換裝置中。 - GA-PP： 按照 VDI 直柄 DIN 69880 規定，換徑套和刀具可以動力驅動夾緊。
- GA (無法顯示)： 換徑套和刀具的手動夾緊。
轉換套 & 轉換套刀架 轉換套 & 轉換套刀架
換徑套 VDI 可用于手動換徑套 GA 基本裝置，以及夾具可用于 VDI D 20 / 25 / 30 / 40 / 50 / 60。
換徑套
用于基本裝置 GA-PP 的換徑套 VDI，以及換徑套和刀柄的動力夾具可用于 VDI D 20 / 25 / 30 / 40 / 50 / 60。 Pilot 2.0
啟動—預調和測量—完成! »pilot 2.0« 是 ZOLLER 自動測量圖像處理技術的入門級軟件。該軟件價格合理，能對銑刀和車床刀具進行快速、精確地測量。»pilot 2.0« 軟件簡單易學。員工只需接受短期培訓便可輕松掌握其操作方法。
 觸摸屏顯示器
»pilot 2.0« 也可用于 »smile« 手動系列和 »hyperion 250« 手動系列刀具預調和測量設備。這兩款手動型刀具預調和測量設備經濟實惠，是小型和中型制造企業應用的理想選擇。
 »C.R.I.S.« 功能 – 確定切削刃輪廓 最大包絡線
特點：
切削刃檢測 自動零點監控 圖形用戶界面 遠心鏡頭系統 動態十字準線 最大輪廓 »C.R.I.S.« 幫助系統»libra« 標簽打印功能 換徑套管理功能可管理99個零點和至少300把刀具 32 位摩托羅拉后處理器 12.1" 觸摸屏
選項
附件 中心高度測量 DNC 數據輸出
Pilot 3.0 充分滿足個性化需求
您可根據生產過程的需要從 »pilot 3.0« 系統軟件模塊中選擇最適合的組建和模塊。該軟件操作簡單而且容易更新。因此，只有做出正確的選擇，才能為您的應用需求做出明智的投資。
»pilot 3.0« 軟件可以用于手動操作、自動切削刃識別以及 3 軸 CNC 控制測量操作。該軟件適用范圍廣，特別適用于自動化制造企業和／或刀具更換頻繁的情況，同時也可用于刀具檢測。
»pilot 3.0« 標準軟件包

        - 17'" 觸摸屏、鼠標和鍵盤
- 圖形操作屏配備直觀功能鍵
- 幫助系統提供進一步幫助
- 實時測量和動態十字準線
- 快速動態聚焦
- 換徑套和刀具管理可管理多把刀具
- 支持常用文件格式如 TIFF, JPEG, PNG, GIF, DWG, DXF等
- 導航系統 »compass«
- 自動零點監控避免機器碰撞
- 自動切削刃檢查
- 切削刃檢測
- 投影功能
- 最大輪廓線測量程序 »C.R.I.S.«
- 測量程序 »largest cutting edge«
- ZOLLER 驗收協議
- 用戶管理
- 單個調整設置系統
歡迎來電、來函索取產品資料,我公司將竭誠為您服務。
聯系人：丘永達 電話：020-80905357/87684676/89814538 手機：13580381135/13450405006/13450405006/13450405008
http://www.xf-pos.com E-mail:cnhld@163.com |
| | |
| |
