一、產品概述：
EH850便攜式里氏硬度計是一種新型的便攜式硬度測試儀器，主要適用于金屬材料的快速硬度測試，具有測試精度高、體積小、操作簡單、攜帶方便、待機時間長，測量范圍廣泛的特點，特別適宜對大型零部件及不可拆卸部件的現場硬度測試。它是以里氏硬度為原理，可方便快捷地對多種金屬材料進行測量，并可以在不同硬度制式間自由轉換，該產品采用全封閉金屬外殼，堅固耐用，并具有優異的抗磁場、抗振動、抗干擾能力。先進穩定的軍工級芯片，大屏幕液晶顯示，全中文菜單，簡單方便。并可以配置各種異型支撐環，來滿足于各種測試條件和環境，可適配所有異型沖擊裝置傳感器無需校準，自動識別。主機帶有RS232接口，可以方便、快捷地與電腦PC機進行數據交換和參數設定，兩節高容量5號堿性電池供電，攜帶方便，更換更靈活。并配備軍用級高強度、抗沖擊、超強密封防水、防潮、防塵、防腐蝕、堅韌抗壓的專業儀器箱，適宜條件惡劣的野外作業。
二、功能特點：
l 完全密封的金屬外殼，小巧、便攜、可靠性高，適用于惡劣的操作環境，抗振動、抗沖擊及電磁干擾的性能，堅固耐用；
l 依據里氏硬度測量原理，可以對多種金屬材料進行檢測。測量范圍廣泛，對測量工件沒有形狀限制，支持360度測量方向，并具有開機示值軟件校準功能，更能保證測量結果在各個行業不同的規范和標準下測量精確。
l 支持多種硬度制氏，里氏(HL)、布氏(HB)、洛氏A(HRA)、洛氏B(HRB)、洛氏C(HRC)、維氏(HV)、肖氏(HS)。測量之前和測量之后均可以進行硬度制氏之間的轉換。
l 無需校準自動識別沖擊裝置類型（D、DC、D+15、C、DL、E、G）。七種異型沖擊裝置及全系列異型支撐環，滿足不同領域測試產品的最大需求。
l 全中文大屏幕128×64圖形點陣LCD液晶顯示, 有EL背光燈支持，可調節顯示對比度，方便在光線昏暗的環境中使用。
l 主機面板全中文菜單式操作，按鍵設計體現人性化理念，一鍵式操作實現材料和硬度制氏的任意切換，簡單方便。
l 帶有RS232通訊接口，標準配置附帶連接電腦的PC數據處理軟件，可以方便、快捷地與PC機進行數據交換和參數設定。
l 大容量存儲最大500組（每組沖擊次數32～1）硬度測量數據，每組數據包括單次測量值、平均值、測量日期、沖擊方向、次數、材料、硬度制等信息。利用軟件連接電腦還可實現海量存儲。
l 可預先設置硬度值上、下限，超出范圍自動報警，方便用戶批量測試的需要。
l 支持“鍛鋼（Steel）”材料，當用D/DC型沖擊裝置測試“鍛鋼”試樣時，可直接讀取HB值，無需人工查表。
l “一鍵恢復功能”使儀器完全恢復到原始出廠狀態，在也不用擔心由于誤操作導致儀器出現的大部分使用問題；
l 具有自動休眠、自動關機等節能功能，低功耗設計，兩節5號堿性電池供電，方便更換，電池可靠性更強。
l 兩年內免費保修（易損、易耗件除外），易損、易耗配件價格合理。
三、技術參數：
l 測量范圍： (170-960)HLD,(17.9-69.5)HRC,(19-683)HB,(80-1042)HV,(30.6-102.6)HS,
(59.1-88)HRA, (13.5-101.7)HRB
l 測量方向：支持360º(垂直向下、斜下、水平、斜上、垂直向上)
l 硬度制式：里氏(HL)、布氏(HB)、洛氏A(HRA)、洛氏B(HRB)、洛氏C(HRC)、維氏(HV)、肖氏(HS)
l 測試精度：示值誤差±4HLD，示值重復性±4HLD
l 測量材料：鋼和鑄鋼、合金工具鋼、不銹鋼、灰鑄鐵、球墨鑄鐵、鑄鋁合金、銅鋅合金（黃銅）、銅錫合金（青銅）、純銅、鍛鋼
l 可選沖擊裝置：D、DC、DL、C、D+15、E、G
l 顯示：點陣LCD，128×64圖形點陣液晶
l 數據存儲：最大500組（每組沖擊次數32～1）
l 工作電壓：3V（兩節5號堿性電池）
l 主機持續工作時間：約100小時（不開背光時）
l 通訊接口：RS232 接口
l 外形尺寸：133 X 82 X 32 mm
l 重量：約 0.4kg (主機)
四、應用領域：
l 模具型腔等試驗空間很狹小的工件。
l 機床導軌，汽車底盤的硬度檢測。
l 軸承及其它零件生產流水線。
l 壓力容器、汽輪發電機組及其設備的失效分析。
l 直接測試大型、重型的試件。
l 熱處理工件的質量控制。
l 已安裝的機械或永久性組裝部件。
l 要求對測試結果有正規的原始記錄。
l 金屬材料倉庫的材料區分。
l 大型工件大范圍內多處測量部位的快速檢驗。
五、工作條件：
環境溫度：操作溫度－20～＋61℃；存儲溫度：－30℃～＋61℃
相對濕度≤90％；
周圍環境無強烈振動、無強烈磁場、無腐蝕性介質及嚴重粉塵。

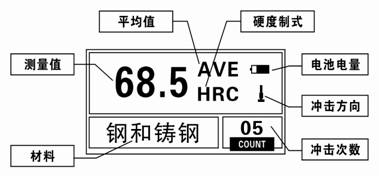

六、開機顯示說明：
l 電池電量：顯示剩余電量。
l 沖擊方向：當前沖擊方向。
l 平均值：達到設定的沖擊次數后，顯示平均值時出現。
l 硬度制式：當前測量值的硬度制。
l 測量值：當前單次測量值（無平均值提示），當前多次平均值（有平均值提示）。 顯示
向上箭頭: 表示超過轉換或測量范圍，顯示
向下箭頭: 表示低于轉換或測量范圍。
l 材料：當前設定的材料。
l 沖擊次數：測量時顯示已經完成的沖擊次數，用次數快捷鍵設置沖擊次數時顯示設置的沖擊次數，瀏覽單次測量值時顯示單次測量值的對應次數。
七、數據處理軟件：
EH系列里氏硬度計數據處理軟件主要功能包括，下載主機測量數據、批量存儲測量數據文件、設定數據超限報警、設置主機狀態參數、打印測量數據結果、幫助使用說明等強大功能，可及時提供測量報告的掌握與讀取。
八、EH 850標準配置 :
序號 | 名稱 | 數量 |
1 | 主機 | 1臺 |
2 | 標準里氏硬度塊（HLD值） | 1塊 |
3 | D型沖擊裝置傳感器 | 1只 |
4 | 數據傳輸處理軟件 | 1套 |
5 | 數據通信線纜 | 1條 |
6 | 尼龍刷A | 1只 |
7 | 小支承環 | 1只 |
8 | 高容量（5號）堿性電池 | 2節 |
9 | 合格證/保修卡/裝箱單/使用說明書 | 1套 |
10 | | 1份 |
11 | 軍用級高強度抗沖擊密封防潮儀器箱 | 1只 |
九、選配件 :
序號 | 名稱 | 數量 |
1 | 異型沖擊裝置傳感器 | 7種 |
2 | 全系列異型支撐環 | 12個 |
3 | 尼龍刷B | 配G型沖擊裝置 |
4 | 里氏硬度塊(低硬度值) | 配G型沖擊裝置 |

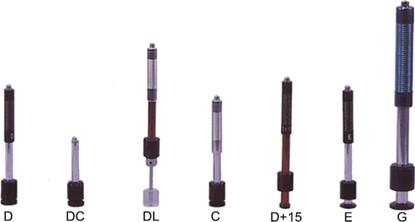

1．異型沖擊裝置傳感器:
2．全系列異型支撐環:
特別注意： 當被測表面曲率半徑小于30mm（D、DC、D+15、C、E型沖擊裝置）或小于50mm（Ｇ型沖擊裝置）的試樣在測試時，應使用小支承環或異型支承環。 |
3．異型支承環系列表
序號 | 代 號 | 型 號 | 異型支承環簡圖 | 備 注 |
1 | EH-7 | Z10-15 | | 測外圓柱面R10～R15 |
2 | EH-8 | Z14.5-30 | 測外圓柱面R14.5～R30 |
3 | EH-9 | Z25-50 | 測外圓柱面R25～R50 |
4 | EH-10 | HZ11-13 | | 測內圓柱面R11～R13 |
5 | EH-11 | HZ12.5-17 | 測內圓柱面R12.5～R17 |
6 | EH-12 | HZ16.5-30 | 測內圓柱面R16.5～R30 |
7 | EH-13 | K10-15 | | 測外球面SR10～SR15 |
8 | EH-14 | K14.5-30 | 測外球面SR14.5～SR30 |
9 | EH-15 | HK11-13 | | 測內球面SR11～SR13 |
10 | EH-16 | HK12.5-17 | 測內球面SR12.5～SR17 |
11 | EH-17 | HK16.5-30 | 測內球面SR16.5～SR30 |
12 | EH-18 | UN | |
測外圓柱面，半徑可調R10～∞ |
十、測量范圍表：
材料 | 硬度制 | 沖擊裝置 |
D/DC | D+15 | C | G | E | DL |
Steel and cast steel 鋼和鑄鋼 | HRC | 17.9～68.5 | 19.3～67.9 | 20.0～69.5 | | 22.4～70.7 | 20.6～68.2 |
HRB | 59.6～99.6 | | | 47.7～99.9 | | 37.0～99.9 |
HRA | 59.1～85.8 | | | | 61.7～88.0 | |
HB | 127～651 | 80～638 | 80～683 | 90～646 | 83～663 | 81～646 |
HV | 83～976 | 80～937 | 80～996 | | 84～1042 | 80～950 |
HS | 32.2～99.5 | 33.3～99.3 | 31.8～102.1 | | 35.8～102.6 | 30.6～96.8 |
Steel鍛鋼 | HB | 143～650 | | | | | |
CWT、ST 合金工具鋼 | HRC | 20.4～67.1 | 19.8～68.2 | 20.7～68.2 | | 22.6～70.2 | |
HV | 80～898 | 80～935 | 100～941 | | 82～1009 | |
Stainless steel 不銹鋼 | HRB | 46.5～101.7 | | | | | |
HB | 85～655 | | | | | |
HV | 85～802 | | | | | |
GC. IRON 灰鑄鐵 | HRC | | | | | | |
HB | 93～334 | | | 92～326 | | |
HV | | | | | | |
NC、IRON 球墨鑄鐵 | HRC | | | | | | |
HB | 131～387 | | | 127～364 | | |
HV | | | | | | |
C．ALUM 鑄鋁合金 | HB | 19～164 | | 23～210 | 32～168 | | |
HRB | 23.8～84.6 | | 22.7～85.0 | 23.8～85.5 | | |
BRASS 銅鋅合金 （黃銅） | HB | 40～173 | | | | | |
HRB | 13.5～95.3 | | | | | |
BRONZE銅錫合金 （青銅） | HB | 60～290 | | | | | |
COPPER純銅 | HB | 45～315 | | | | | |
十一、異型沖擊裝置傳感器技術參數對照表及適用范圍：
異型沖擊裝置 | DC(D)/DL | D+15 | C | G | E |
沖擊能量 沖擊體質量 | 11mJ 5.5g/7.2g | 11mJ 7.8g | 2.7mJ 3.0g | 90mJ 20.0g | 11mJ 5.5g |
球頭硬度: 球頭直徑: 球頭材料: | 1600HV 3mm 碳化鎢 | 1600HV 3mm 碳化鎢 | 1600HV 3mm 碳化鎢 | 1600HV 5mm 碳化鎢 | 5000HV 3mm 金剛石 |
沖擊裝置直徑: 沖擊裝置長度: 沖擊裝置重量: | 20mm 86(147)/ 75mm 50g | 20mm 162mm 80g | 20mm 141mm 75g | 30mm 254mm 250g | 20mm 155mm 80g |
試件最大硬度 | 940HV | 940HV | 1000HV | 650HB | 1200HV |
試件表面平均粗糙度Ra: | 1.6μm | 1.6μm | 0.4μm | 6.3μm | 1.6μm |
試件最小重量: 可直接測量 需穩定支撐 需密實耦合 | >5kg 2～5kg 0.05～2kg | >5kg 2～5kg 0.05～2kg | >1.5kg 0.5～1.5kg 0.02～0.5kg | >15kg 5～15kg 0.5～5kg | >5kg 2～5kg 0.05～2kg |
試件最小厚度 密實耦合 硬化層最小深度 | 5mm ≥0.8mm | 5mm ≥0.8mm | 1mm ≥0.2mm | 10mm ≥1.2mm | 5mm ≥0.8mm |
球頭壓痕尺寸 |
硬度300HV時 | 壓痕直徑 壓痕深度 | 0.54mm 24μm | 0.54mm 24μm | 0.38mm 12μm | 1.03mm 53μm | 0.54mm 24μm |
硬度600HV時 | 壓痕直徑 壓痕深度 | 0.54mm 17μm | 0.54mm 17μm | 0.32mm 8μm | 0.90mm 41μm | 0.54mm 17μm |
硬度800HV時 | 壓痕直徑 壓痕深度 | 0.35mm 10μm | 0.35mm 10μm | 0.35mm 7μm | -- -- | 0.35mm 10μm |
沖擊裝置傳感器 適用范圍 | DC型測量孔或圓柱筒內; DL型測量細長窄槽或孔； D型用于常規測量 | D+15型接觸面細小，加長，適宜測量溝槽或凹入的表面 | C型沖擊力小，對被測表面損傷很小，不破壞硬化層，適合測量小輕薄部件及表面硬化層 | G型測量大厚重及表面較粗糙的鑄鍛件 | E型測量硬度極高的材料 |
| | | | | | | | | | |
保修說明：
用戶按《使用說明書》正常操作條件下，在兩年內產品發生質量問題，公司免費保修，易損、易耗件除外。
