CIOTA系列三坐標測量機系統

特點：
A、橋移動式結構，花崗巖工作臺，氣浮軸承。結構設計合理，阿貝誤差小；
B、橋架和Z軸等主要部件為鋼結構件，具有膨脹系數低、變形小的優點。采用以鋼
   材料為基體的金屬反射光柵與測量機材料相同，工作環境溫度變化引起的測量機
   膨脹與收縮一致，所以大大減少了主要影響測量機誤差的因素；
C、以一流的精密加工、超精密加工技術為保證，使零部件達到較高的精度；
D、精密氣墊配以小孔節流技術、合理的氣室和導氣槽，使得測量機運動平穩、重復
   性高。

型號   Model	行程 Stokes(mm) 機動Mot			測量精度 Measuring  accuracy (mm) (L=mm)		分辨率   （mm）	最大負載 Max Load（kg）	重量Weight (kg)
	X	Y	Z	空間示值誤差E	空間探測誤差R
0101 0102	555 915	610 610	410 410	1.8+2.1L/1000	2.4	0.1--0.5	600 600	1700 2050
1102 1103	915 1320	610 610	610 610	2.3+2.5L/1000	2.9	0.1--0.5	1000 1500	2050 3000
1202 1203 1204 1205	915 1320 1830 2540	970 970 970 970	610 610 610 610	2.8+4.0L/1000	3.3	0.1--0.5	1500 2000 2500 2500	2650 3900 5750 7150
2202 2203 2204 2205	915 1320 1830 2540	970 970 970 970	970 970 970 970	3.5+4.5L/1000	4.8	0.1--0.5	1500 2000 2500 2500	2700 4000 5800 7200
2304 2305	1830 2540	1200 1200	970 970	4.8+4.5L/1000	5.5	0.1--0.5	3700 4200	8110 8700
2404 2405	1830 2540	1400 1400	970 970	5.0+5.0L/1000	6.2	0.1--0.5	3700 4200	8110 9700

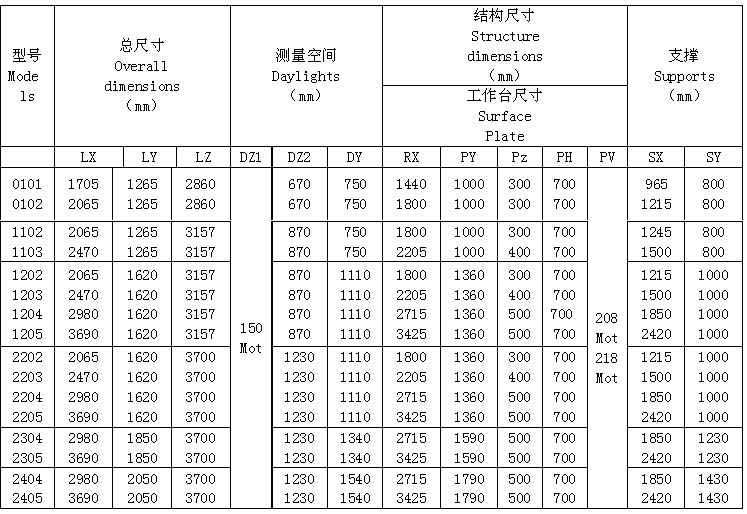

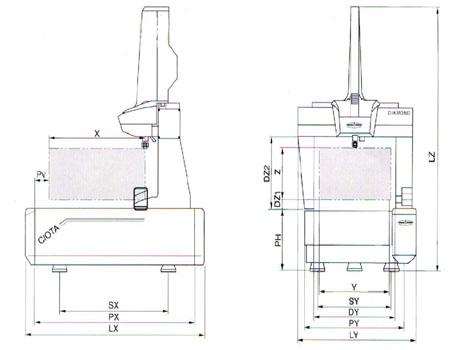

CIOTA系列三坐標測量機尺寸數據
