產品名稱: 齒輪螺旋線檢查儀3301B型
產品型號: 齒輪螺旋線檢查儀3301B型
產品展商: 廣精精密儀器
簡單介紹
齒輪螺旋線檢查儀3301B型 本儀器可測直齒、斜齒圓柱齒輪的螺旋線偏差。廣泛用于飛機、汽車、船舶、機床以及刀具等機器制造工業。聯系人：丘永達 電話：020-80905357/87684676/89814538 手機：13580381135/13450405006/13450405006/13450405008 |
| 齒輪螺旋線檢查儀3301B型 的詳細介紹 | 齒輪螺旋線檢查儀3301B型
A.用途：
本儀器可測直齒、斜齒圓柱齒輪的螺旋線偏差。廣泛用于飛機、汽車、船舶、機床以及刀具等機器制造工業。
| B.特點：- 方便、精確的螺旋角調整：本儀器由讀數值為2秒的投影式光學分 度裝置進行螺旋角的調整定位，調整方便、精度高、穩定性好。
- 自動、高效：本儀器測量過程自動化程度高，可以快速的通過全 齒寬測量螺旋線偏差。
- 軸向采用封閉長光柵。由計算機進行數據采集、誤差處理，屏幕 顯示誤差曲線、誤差數值，打印機輸出測量報告。
- 可按最新國際標準進行誤差評值：螺旋線總偏差(Fβ),螺旋線形狀 偏差(ffβ),螺旋線斜率偏差(fHβ),平均螺旋線斜率偏差(fHβm ),以便于 工藝分析及調整機床。
| C.技術規格:- 模數..................................... ＞0.5mm
- 齒輪最大外圓直徑........................... 600mm
- 頂尖距離 .............................. 30～800mm
- 可測齒向角范圍............................ 0～90°
- 可測最大齒寬............................... 200mm
- 光學分度裝置讀數值........................... 2″
- 被測齒輪的最大重量......................... 150kg
- 儀器凈重.................................. 1500kg
- 儀器毛重.................................. 1850kg
- 主機外形尺寸............... 1770mm×980mm×1100mm
- 包裝外形尺寸.............. 2200mm×1600mm×1500mm
| D.儀器的組成：
1.基本配置: - 測量主機................................1臺
- 電感電箱................................1臺
- 計算機..................................1臺
- 打印機..................................1臺
- 微機工作臺..............................1個
- 帶動器和卡箍............................1套
- 測頭 (Φ1、Φ1.5、Φ3、Φ5)...........各2件
2.可選附件(價格另議) - 螺旋線樣板..............................1塊

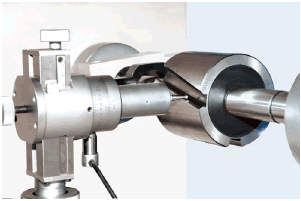

| .gif) 測量樣板1 | .gif) 測量樣板2 |
|
|
| | |
| |
