產品名稱: 高精度單盤漸開線檢查儀3202B型
產品型號: 高精度單盤漸開線檢查儀3202B型
產品展商: 廣精精密儀器
簡單介紹
高精度單盤漸開線檢查儀3202B型 是一種高精度單盤式齒形測量儀器，適用于工廠計量室和車間生產現場來測量較高精度的圓柱齒輪、插齒刀、剃齒刀的漸開線齒形誤差。聯系人：丘永達 電話：020-80905357/87684676/89814538 手機：13580381135/13450405006/13450405006/13450405008 |
| 高精度單盤漸開線檢查儀3202B型 的詳細介紹 | 高精度單盤漸開線檢查儀3202B型
A.用途：
本儀器是一種高精度單盤式齒形測量儀器，適用于工廠計量室和車間生產現場來測量較高精度的圓柱齒輪、插齒刀、剃齒刀的漸開線齒形誤差。
| B.特點：- 長期、穩定的高精度:本儀器結構簡單、緊湊、傳動鏈短，所以具 備很高的精度。
- 新穎的結構:本儀器采用了高精度密珠軸系和合理的導軌布局，避 免了基圓盤和直尺之間的"打滑"現象。
- 方便、實用、經濟:本儀器操作、維修方便，特別適合在車間生產 現場使用。
- 先進的計算機處理評值:由計算機進行數據處理和誤差評值，測量 結果由顯示器、打印機輸出，方便、直觀。
- 高可靠性:本儀器采用英國雷尼紹金屬光柵，可靠性高，能精確確 定測量展開長度。
| C.技術規格:- 模數....................................................................................1～16mm
- 齒輪最大外圓直徑..........................................................................360mm
- 齒輪基圓直徑范圍.......................................................................25-320mm
- 頂尖距離..............................................................................30～300mm
- 測頭垂直移動范圍..........................................................................140mm
- 儀器凈重..................................................................................270kg
- 儀器毛重..................................................................................350kg
- 包裝外形尺寸（兩箱）......................................................1110mm×1090mm×900mm
.....................................................1700mm×1350mm×1400mm
| D.儀器的組成:
1.基本配置: - 測量主機.......................................1臺
- 微機...........................................1套
- 打印機.........................................1臺
- 工作臺.........................................1套
- 錐度軸.........................................1套
- 長尖軸.........................................1套
- 短尖軸.........................................1套
- 漸開線樣板.....................................1件
- 用于漸開線樣板的基圓盤.........................1塊
- 帶動器.........................................1套
- 外測頭(Φ1、Φ1.5、Φ3、Φ4.5、Φ6)..各2件(共10件)
- 調整測頭板子...................................2個

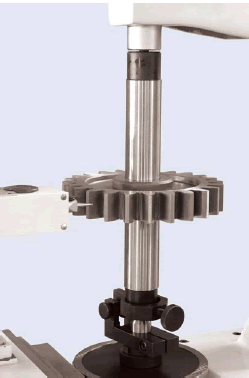

| 2.可選附件(價格另儀): | .gif) 測量直齒輪 | .gif) 測量剃齒刀 |
|
|
| | |
| |
