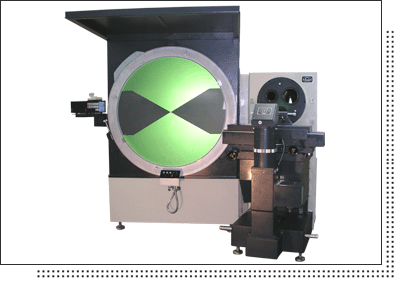

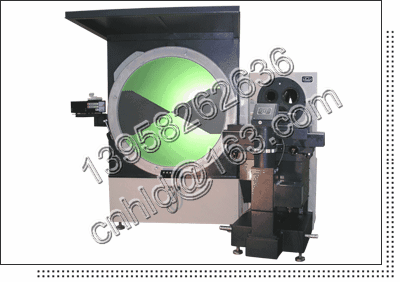

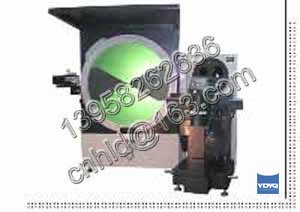

一、特點： 1、 投影屏面積大，可以使較大尺寸被測件得到完整的影像。 2、 工作臺測量范圍大，讀數系統采用數字顯示。 3、 工作臺從縱、橫向傳動采用電動，電器開關集中控制，操作使用方便。 4、 先進的光柵傳感器數顯技術和數據處理系統，效率高，誤差小。 二、用途： 本儀器能方便而迅速地測量被測件的長度、角度、輪廓，表面形狀等，例如：齒輪、凸輪、螺紋，各種樣板，各類刀具（滾刀、銑刀、成型車刀。。。。。）以及各種復雜形狀的零件，特別適用于大尺寸，復雜形狀被測件的測量，因而被廣泛應用于汽輪機廠，航發動機廠，工具廠及有關的各種機械制造廠等。 三、規格參數： 1、 投影屏： a 影屏尺寸 φ1200 b 轉動最小讀數值： 1′ 2、 物鏡 放大率 | 物方視場 | 工作距離 | 10× | φ120 | 300 | 20× | φ60 | 195 | 50× | φ24 | 120 | 100× | φ12 | 50 |
3、 工作臺 臺面尺寸 800×230 測量范圍 a 縱向： 300 b 垂向： 200 c 橫向（調焦） 60 d 轉動： ±15° e 縱向、垂向數字顯示最小顯示值： 0.001mm 4、工作臺面離物鏡光軸距離： 最大255 mm 最小55 mm 5、使用頂針架時被測件的最大尺寸：直徑φ300，長度450 6、儀器外形尺寸（長×寬×高）：3500×2320×2250 |
