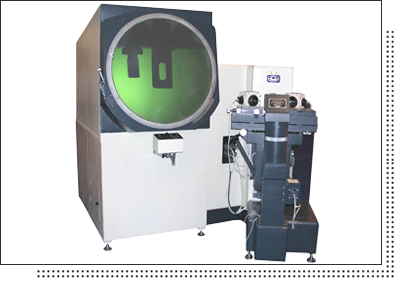

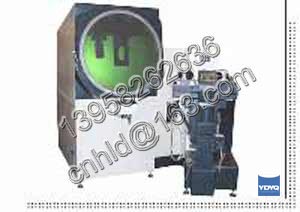

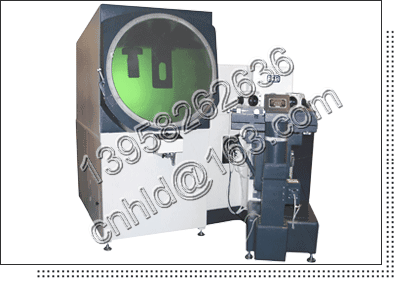

一、特點： 1、 遠心光路設計，測量誤差小。 2、 電機驅動測量，省力、方便。 3、 直插式物鏡，錐面配合，彈簧壓緊，定中心精確。 4、 備有旋轉工作臺，便于測齒輪類零件。 5、 工作臺能偏擺±15°，便于測量帶螺旋角零件。 二、用途： 本儀器采用臥式光路和大行程工作臺，測量范圍大，同時工作臺帶有偏擺功能，增加了對特殊零件的測量。廣泛用于機械、儀器、電子等行業，大專院校，研究所及計量檢定部門。該儀器能高效地檢測各種形狀復雜工件的輪廓，表面形狀如沖壓件、凸輪、齒輪、樣板、螺紋及成型刀具等。 三、規格參數 1、 投影屏 投影屏尺寸:φ800 投影屏旋轉范圍：0°~360° 投影屏旋轉分度值；1° 游標分劃值：1′ 2、 物鏡參數 物鏡放大率 | 物方視場（mm） | 物鏡工作距離 | 10× | φ80 | 206 | 20 × | φ40 | 123.5 | 50× | φ16 | 85 | 100× | φ8 | 78 |
3、 工作臺尺寸：650×200 工作臺行程 縱向：0~200 橫向（調焦）：0~25 垂向：0~150 擺動：±15° 4、 儀器的準確度：（4+20L）μm，其中L為被測件長度，單位為m 5、使用頂針架時被測件的最大直徑φ150 mm 6、被件最大重量：18Kg 7、透射照明：24V/250W鹵鎢燈 8、反射照明：16V/150W白熾燈 9、儀器外形尺寸：長×寬×高=2130×1800×1950 10、儀器重量；1500 Kg 三、主要附件： 物鏡：10× 20× 50× 100× 平面工作臺 內外頂針 80 mm標準尺 圓工作臺 V型架 500 mm普通玻璃尺 頂針架 放大鏡 |
