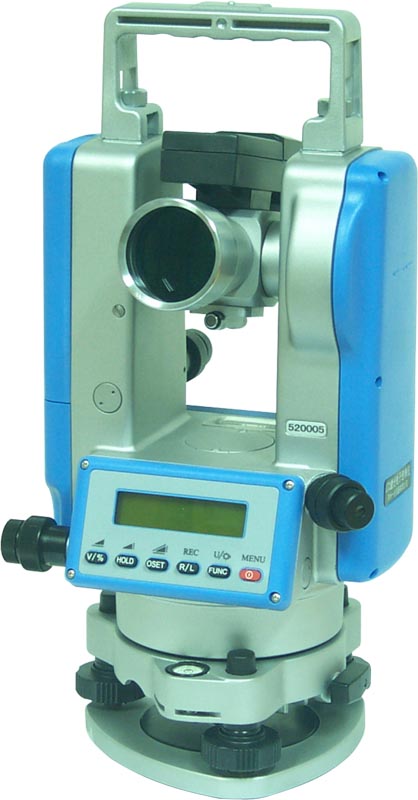

| | | LT100系列激光電子經緯儀 |
| 產品應用： | | | LT100系列激光電子經緯儀,激光是一種方向性極強、能量十分集中的光輻射，這對于實現測量過程的高精度、方便性及自動化是十分有益的。LT 系列激光電子經緯儀是本公司在DT100系列電子經緯儀的基礎上，增加激光(激光部分采用635nm半導體激光發射器)發射系統改制而成。激光通過望遠鏡發射出來，與望遠鏡照準軸保持同軸、同焦。因此本產品除具有電子經緯儀的所有功能外，還提供一條可見的激光束，十分利于工程施工。同時望遠鏡可繞過支架作盤左盤右測量。保持電子經緯儀的測角精度。也可向天頂方向垂直發射激光束，作一臺激光垂準儀。若配置彎管讀數目鏡，則可根據豎盤讀數對垂直角進行測量。當望遠鏡照準軸精細調成水平后，又可作激光水準儀及激光掃平儀用。若不使用激光，本產品仍可作電子經緯儀用。 | | | | 性能特點： | | 本產品電子經緯儀部分采用光柵增量式數字角度測量系統；使用微型計算機技術進行測量、計算、顯示、存儲等多項功能。所以可用于較高精度的角度坐標測量和定向準直測量場合，如：大型船舶的制造；中小型水壩壩體位移測量；重型機器的窗身校正，機件變形測量；港口、橋梁工程；大型管道、管線的鋪設；隧道、井巷工程；高層建筑、大型塔架；飛機機架安裝；天頂方向的垂線測量；水準測量。 | | | | 技術特征: | | 型號 | LT2 | LT2L | 角度測量 | | 測量方法 | 光電增量式 | | 最小讀數 | 1″ | | 精 度 | 2″ | 望遠鏡 | | 物鏡孔徑 | 40mm | | 放大倍率 | 30× | | 成像 | 正像 | | 視場角 | 1°20′ | | 最短視距 | 2m | | 視距乘常數 | 100 | | 視距加常數 | 0 | 顯示 | | 顯示屏 | 雙面 | 照明 | | 分劃板 | 有 | | 顯示屏 | 有 | 激光發射系統 | | 激光管類型 | 半導體激光 | | 激光波長 | 635nm | | 有效射程(白天) | 200m | | 光斑大小 | 5mm/100m | | 激光束聚集時光斑中心與望遠鏡視準軸偏差 | ≤5″ | | 激光電源 | DC3V(2節AA電池) | 補償器 | | 傾斜傳感器 | 自動垂直補償 | | 補償范圍 | ±3′ | 水準器 | | 長水準器 | 30″/mm | | 圓水準器 | 8′/mm | 電源 | | 電池 | 7.2V可充鎳-氫電池或5節AA電池 | | 電池工作時間 | 12小時以上 | 對點器 | | 對點器 | 光學對點器 | 激光對點器 | 其它 | | 數據接口 | RS-232C 波特率9600 bps | | 儀器大小 | 153×175×360 mm | | 工作溫度 | -20℃ ～ + 50℃ | | 儀器重量 | 4.8kg | | 備注 | *依據GB10049/DIN18723 |
| | | | 產品附件 | | | FDJ5充電器、A18A-400可充電電池、FJ19彎管目鏡、A18A-500電池盒（使用4節5#電池）、激光覘牌 |
| | |
