XTM系列單筒連續變倍顯微鏡，具有工作距離長，成像清晰而平穩，操作方便等特點。適用于電子工業生產線、印刷線路板
的檢驗。

      性能特點

▲        標準C接頭設計，可直接連接攝像儀。

▲        可選配CCD攝像儀，數碼與視頻攝像儀，攝影目鏡。

▲        XTM-1系列配置外轉式鏡體。

▲        XTM-2系列配置內轉式鏡體，可配環形LED照明器。

▲        物鏡可連續變倍，變倍范圍  0.7X~4.5X。

      產品配置與主要參數

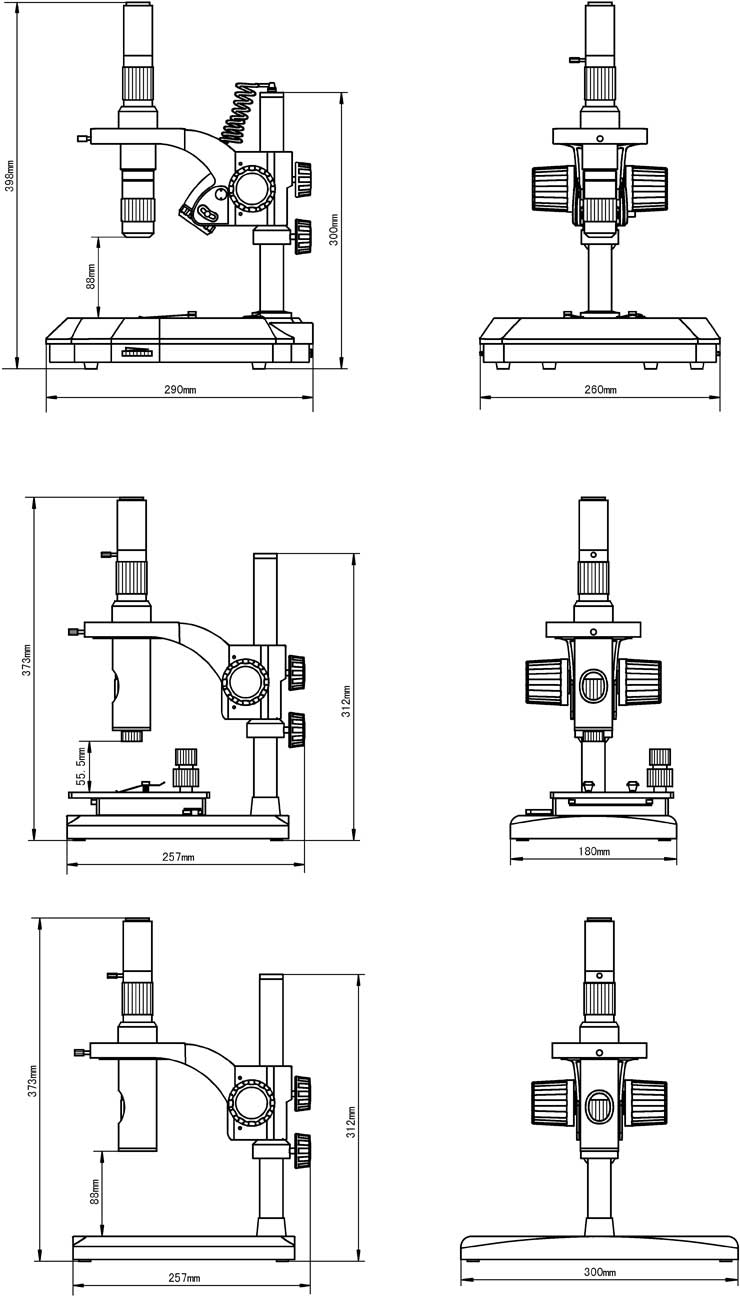

     XTM-1系列單筒連續變倍顯微鏡

XTM-1A		XTM-1B		XTM-1C
型號 規格	XTM-1A		XTM-1B		XTM-1C
CCD接頭	1X
物鏡	變倍范圍0.7X~4.5X
工作距離	88mm
垂直有效行程	10mm≤h<215mm		10mm≤h<265mm		10mm≤h<240mm
底座尺寸	260X290X55mm		300X240X25mm		240X180X25(mm) 帶移動工作臺,臺面移動距離42X42(mm)
照明方式	上光源：12V10W帶反光杯鹵素燈  亮度可調  下光源：12V10W鹵素燈  亮度可調		無光源

     XTM-2系列單筒連續變倍顯微鏡

XTM-2A		XTM-2B		XTM-2C
型號 規格	XTM-2A		XTM-2B		XTM-2C
CCD接頭	1X
物鏡	變倍范圍0.7X~4.5X
工作距離	88mm
垂直有效行程	10mm≤h<215mm		10mm≤h<265mm		10mm≤h<240mm
底座尺寸	260X290X55mm		300X240X25mm		240X180X25(mm) 帶移動工作臺,臺面移動距離42X42(mm)
照明方式	上光源：12V10W帶反光杯鹵素燈  亮度可調  下光源：12V10W鹵素燈  亮度可調		無光源

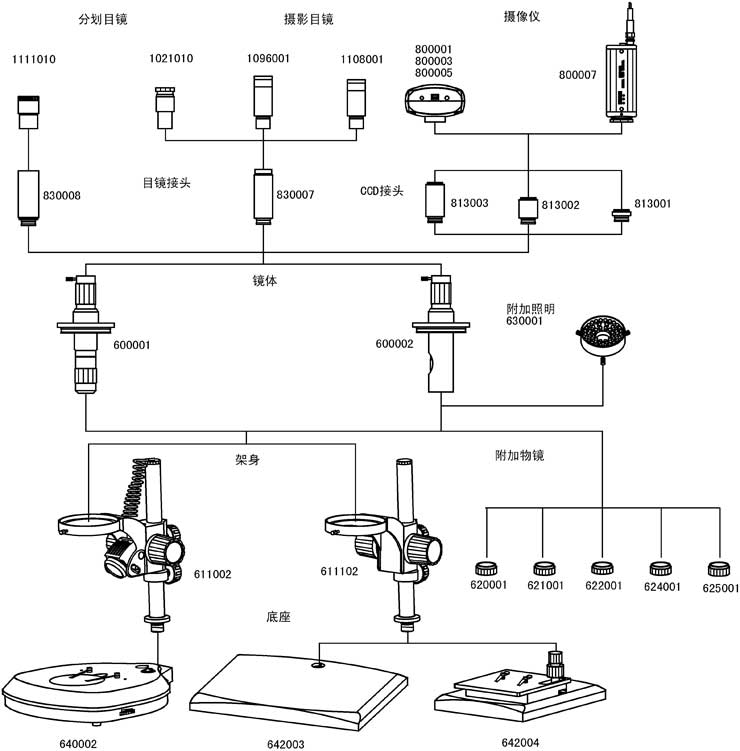

      選配件

名稱	類別/技術參數	編號
目鏡	分劃廣角目鏡 10X(Φ18mm)，格值0.1mm/格	1021010
	分劃廣角目鏡 10X(Φ20mm)，格值0.1mm/格	1111010
目鏡接頭	配分劃廣角目鏡10X(Φ20mm)	830008
附加物鏡	0.3X 工作距離:249mm	620001
	0.5X 工作距離:152mm	621001
	0.75X 工作距離:113mm	622001
	1.5X 工作距離:55.5mm	624001
	2X 工作距離:40.7mm	625001
照明器	8W/90～265V  環形LED照明器工作距離35~200mm	630001
CCD接頭	0.35X	813001
	0.5X	813002
攝像儀	攝影目鏡帶USB輸出	1096001
	攝影目鏡帶Video輸出	1108001
	DV-1帶USB和Video輸出	800001
	DV-2帶USB輸出	800003
	DV-3帶Video輸出	800005
	CCD 攝像儀	800007
