TUD200數字式超聲波探傷儀

概 述
　　本儀器是一種便攜式工業無損探傷儀器，它能夠快速便捷、無損傷、精確地進行工件內部多種缺陷(焊縫、裂紋、夾雜、氣孔等)的檢測、定位、評估和診斷。既可以用于實驗室，也可以用于工程現場。廣泛應用在鍋爐、壓力容器、航天、航空、電力、石油、化工、海洋石油、管道、軍工、船舶制造、汽車、機械制造、冶金、金屬加工業、鋼結構、鐵路交通、核能電力、高校等行業。

技術指標
　　·測量范圍(mm)：　2.5～9999(鋼縱波)
　　·工作頻率(MHz)： 0.2～10(低頻0.2～1，中頻0.6～4，高頻1～10三檔可選)
　　·增益調節：　　　110dB (0.2、0.5、1、2、6、12步距調節，0.0時鎖定)
　　·垂直線性誤差：　≤3%
　　·動態范圍：　　　≥32dB
　　·水平線性誤差：　≤0.2%
　　·波形顯示：　　　正半波、負半波、全波和射頻
　　·探傷靈敏度余量： > 50dB(2.5P20/200Ф2)
　　·脈沖移位：　　　－20～+3400 us
　　·探頭延時：　　　0us～99.99us，分辨率0.01
　　·掃描分辨率：　　0.1mm (5～100mm)；1mm (100 ～1000mm) ；
　　　　　　　　　　　10mm (1000～9999mm)
　　·聲速：　　　　　1000 m/s～9999m/s
　　·外形尺寸(mm)：　230×184×53
　　·重量 (含電池)： 1.4 Kg

功能特點
　　·具有存儲功能，可以存儲100幅A掃圖形及參數和100組共10000個厚度值；
　　·具有雙閘門設置和報警功能。能夠在屏幕上任意設置閘門的位置和寬度，有進波、失波和自動三種報警方式；
　　·可以在單探頭和雙探頭兩種探傷工作方式之間任意切換；
　　·探頭阻尼通過菜單選擇在50、150、400之間切換；

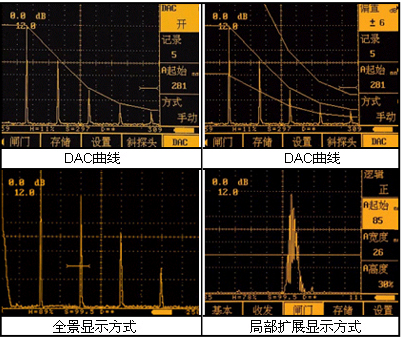

　　·可以利用標準試塊手動或自動生成DAC曲線；
　　·具有線性抑制功能，屏高的0～80%，步距：1%；
　　·具有波形和探傷參數的凍結和解凍功能；
　　·具有系統參數的加鎖/解鎖功能；
　　·具有存儲圖形的回放功能，將已存儲的A掃圖形從存儲區取出并顯示在屏幕上；
　　·具有刪除功能，將指定的內容（以存儲組號表示）從存儲區刪除；
　　·具有打印功能，通過串行打印機打印厚度報告與波幅曲線；
　　·可以進行屏幕硬拷貝，將當前屏幕上的圖形和菜單拷貝并打印；
　　·具有雙向RS232串口，即可將數據文件傳輸至PC機，也可用PC機下載數據至探傷設置參數，進行數據處理、保存、生成探傷報告等；
　　·聲程測量；
　　·顯示方式：EL高亮度圖形點陣顯示。



標準配置
　　1.主機1個
　　2.鎳氫電池2組
　　3. 4A/12V電源適配器1個
　　4.電源電纜1根
　　5.LEMO探頭連電纜2根
　　6.直探頭1支
　　7.斜探頭1支

選配件
　　1.行式熱敏打印機(TPUP-NH)
　　2.串行通訊電纜
　　3.PC通訊軟件
