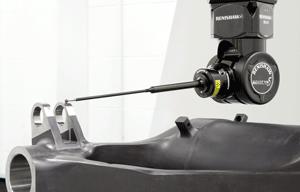

Revo 5軸高速掃描測頭

Revo 5軸高速掃描測頭
Renscan5™具有無與倫比的性能和速度。與傳統掃描方法不同，五軸掃描采用坐標測量機和測座軸同步運動，消除了坐標測量機（CMM）在超高掃描速度下的動態誤差。速度可達500.00 mm/s，精度不受任何影響。 從55分鐘到5分鐘 — 檢測效率提高了900% 通常，對于八缸發動機缸體，掃描每一個缸上的兩個汽缸墊片端面和五個截面都需要50 - 55分鐘。而Renscan5™ REVO™系統完成這項工作僅需5分鐘。
測頭屬性	5軸超高速接觸式掃描
工作溫度	14.00℃～30.00℃（57.00℉～86.00℉）
存放溫度	-10.00℃～70.00℃（14.00℉～158.00℉）
重量	1750.00g
測頭體積	86.00mm×118.00mm×239.00mm
最大掃描速度	500.00mm/s
最大采點速度	6000points/s
最長支持測針長度	500.00mm
輸入空氣質量規范	顆粒直徑：4級　15.00µm  污垢密度：4級　8.00mg/m3  露　　點：4級�。�3.00℃  油污含量：4級　5.00mg/m3
濾后空氣質量規范	顆粒直徑：2級　1.00µm  污垢密度：2級　1.00mg/m3  露　　點：2級�。�20.00℃  油污含量：2級　0.10mg/m3
運動速度	3revs/sec
旋轉角度	A方向： －5.00°～＋120.00°  B方向： 任意旋轉無限制
選裝角度分辨率	0.08 arc sec（弧秒）
軸承類型	空氣軸承
上端接口類型/下端接口類型	Z軸直接接口/M2螺紋接口
上端可接用配件	直接連接Z軸
下端可接用配件	M2系列測針

REVO三坐標掃描測頭 簡介：
REVO™ 測座在其兩回轉軸上采用了超硬球形空氣軸承技術，能夠提供一個剛性的測量平臺。兩軸由最先進的無刷電機驅動，電機連接到0.08秒高分辨率的編碼器上，提供快速的超高定位精度。此技術的一個主要優點是，它能夠進行無限旋轉和無限定位，因此更容易接近要測量的部位。

　　REVO™測座上裝有高度創新的測頭，進一步降低了由高速移動的動態效應而引起的誤差，允許使用長探針而不會降低精度。采用激光系統來準確地測量測頭端部的確切位置，激光光束從測頭體內發出，沿著空心探針到達探針端部的反射鏡上。與剛性要求很高的傳統探針不同，這種新型的空心探針可以彎曲，因而可以使激光光束的返回路徑發生偏離，激光光束由同樣安裝在測頭體內的位置傳感器（PSD）監控。
　　Renscan5™技術的引入，使一系列測量速度高達500毫米/秒的突破性五軸掃描產品得以推出，并基本上消除了現有三軸掃描系統通常具有的許多測量誤差。五軸系統做到這一點的方法是：讓較輕巧的測座在執行檢測程序期間做大部分的運動，從而降低了因移動較大的CMM主體結構而引起的動態誤差。Renishaw的新型UCC2通用坐標測量機控制器將采用Renscan5™技術，該控制器構成了Renishaw未來高速掃描系統的基礎。
　　最早使用Renscan5™新技術的產品是REVO™，該產品可極大提高檢測效率，同時能夠保持高水平的系統精度。REVO™在掃描時采用同步移動，能夠快速地跟蹤零件幾何形狀的變化，又不會引入自身的動態誤差。這樣，CMM在測量時能夠以恒定的速度沿著一個矢量方向移動，從而消除了在傳統3軸掃描期間因機器加速而引起的慣性誤差。
　　　　激光光點在PSD上的移動與測座和測頭的幾何位置信息以及CMM每個軸的位置反饋輸出相結合之后，被轉譯成測量值輸出。因此，可以計算出探針端部的確切位置。此過程與探針端部動態掃描零件、測座與CMM同步移動時進行。由于激光光束不存在慣性效應，因此在高速下也能保持測量精度。
　　Renscan5™和REVO™技術代表了CMM性能方面的重大進步，人們已經把它們的影響與Renishaw首創的接觸式觸發測頭和機動測座對CMM市場的影響相提并論。這兩項技術不僅縮短了循環時間，使測量效率發生了革命性的變化，同時提供了更強的數據測量能力，以滿足更嚴格的零件規格要求。
