產品名稱: Renishaw坐標測量機機動測座
產品型號: Renishaw坐標測量機機動測座
產品展商: 廣精精密儀器
簡單介紹
Renishaw坐標測量機機動測座，PH10M PH10M和PH10MQ可配備較長的加長桿和高性能測頭，如SP600M或TP7M。高重復自動鉸接的優勢在于，可快速交換測頭或加長桿，無須重新標定。 PH10MQ PH10MQ 是 PH10M 的變體，可使機動測座直接與軸套連接，而測座 B 軸位于軸套內。本選件提供了靈巧短小的測頭底座，只有 A 軸位于軸套之外。 PH10T PH10T 是 PH10M 帶 M8螺紋的版本。所有 M8 螺紋的測頭和加長桿均可直接安裝到測座上。PH10T 與Renishaw所有探針和模塊交換系統完全兼容。 PH50 PH50 機動測座系統屬淘汰產品。請訪問Renishaw網站上的 再現活力! 聯系人：丘永達 電話：020-80905357/87684676/89814538 手機：13580381135/13450405006/13450405006/13450405008 |
| Renishaw坐標測量機機動測座的詳細介紹 | Renishaw坐標測量機機動測座 | | Renishaw坐標測量機機動測座 | Renishaw坐標測量機機動測座 Renishaw坐標測量機機動測座
用于柔性測量和精確再定位的可重復定位和伺服定位測座
機動測座賦予了 DCC 機器進行測頭再定位的附加功能，可使測頭以最佳角度檢測工件，既能滿足測量要求，又能實現最佳測量結果。 可實現手動坐標測量機測頭重復定位的測座
機動測座為坐標測量機用戶提供了極大的靈活性
機動可重復定位測座，如Renishaw的 PH10 系列，可使測頭實現 720 個位置的重復定位；配用長達 300 mm 的加長桿，可對極難到達的工件進行特性測量。
PHS1 伺服定位測座采用持續的兩軸伺服驅動，可使測頭在任意角度定位。PHS1 設計用于條件惡劣的測量環境，這種情況下通常需要進行角度位置精細調整及長距離的測量。  |  | PH10M 和 SP600M | PH10M 和 TP7M |
機動可重復定位測座
用于測頭柔性測量和精確再定位的可重復定位測座
Renishaw的機動可重復定位測座系列由三種 PH10 型號組成。
高扭矩、可實現 720 個位置重復定位的機動可重復定位測座
機動可重復定位測座能使測頭實現 720 個位置的重復定位。
除此之外，PH50 還可配用長達 300mm 的加長桿，對最難到達的工件進行特性測量。
PH10M
PH10M和PH10MQ可配備較長的加長桿和高性能測頭，如SP600M或TP7M。高重復自動鉸接的優勢在于，可快速交換測頭或加長桿，無須重新標定。
PH10MQ
PH10MQ 是 PH10M 的變體，可使機動測座直接與軸套連接，而測座 B 軸位于軸套內。本選件提供了靈巧短小的測頭底座，只有 A 軸位于軸套之外。
PH10T
PH10T 是 PH10M 帶 M8螺紋的版本。所有 M8 螺紋的測頭和加長桿均可直接安裝到測座上。PH10T 與Renishaw所有探針和模塊交換系統完全兼容。
PH50

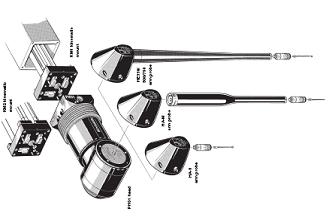

PH50 機動測座系統屬淘汰產品。請訪問Renishaw網站上的 再現活力! PH10T/TP20/EM2 | PH10T 自動旋轉測頭座 | - 全自動測頭座；
- 可以連接所有M8螺紋接口測頭和加長桿；
- 使用PEL加長桿，最長可以支持300.00mm(11.81英寸)測頭；
- 每隔7.50度一個定位，空間中有720個方向定位。
| | 重定位精度 | <0.50μm(測針長度=48.00mm) | 理論步間距精度 | ±0.24mm(使用TP6測頭、A-5000-3553測針時) | 7.50°旋轉時間 | 2.50秒 | 全程旋轉時間 | 3.50秒 | A(垂直)方向旋轉 | 0.00°～105.00°（間隔7.50°） | B(水平)方向旋轉 | 0.00°～±180.00°（間隔7.50°） | 最大輸出扭矩 | 0.45Nm | 空間重定位方向 | 720個 | 最大輸出扭矩 | 0.45Nm | 正常工作溫度范圍 | 10.00℃～40.00℃(50.00℉～104.00℉) | 可支持測頭最大長度 | 300.00mm(11.81 in) | 重量 | 645.00g | 下端接口類型 | M8 | 下端可接用配件 | 可以直接連接使用的加長桿：PEL； 可以直接連接使用的測頭：TP2、TP20、TP200、TP200B、TP6。 |
| PH10M 自動旋轉測頭座 | - 全自動測頭座；
- 可以連接所有M8螺紋接口、多線接口測頭和加長桿，支持接觸式、掃描時等多種測頭；
- 使用各種加長桿，最長可以支持300.00mm(11.81英寸)測頭；
- 每隔7.50度一個定位，空間中有720個方向定位。
|
| 重定位精度 | <0.50μm(測針長度=48.00mm) | 理論步間距精度 | ±0.30mm(使用TP6測頭、A-5000-3553測針時) | 7.50°旋轉時間 | 2.50秒 | 全程旋轉時間 | 3.50秒 | A(垂直)方向旋轉 | 0.00°～105.00°（間隔7.50°） | B(水平)方向旋轉 | 0.00°～±180.00°（間隔7.50°） | 最大輸出扭矩 | 0.45Nm | 空間重定位方向 | 720 | 最大輸出扭矩 | 0.45Nm | 正常工作溫度范圍 | 10.00℃～40.00℃(50.00℉～104.00℉) | 可支持測頭最大長度 | 300.00mm(11.81 in) (使用PAA3) 450.00mm使用碳纖維加長桿 | 重量 | 645.00g | 下端接口類型 | 多線接口 | 下端可接用配件 | 可以直接連接使用的加長桿：PEM、PAA； 可以通過PAA轉換后連接使用的加長桿：PEL； 可以直接連接使用的測頭：TP7M、TP6A、SP25M、SP600M； 可以通過PAA轉換后連接使用的測頭：TP2、TP20、TP200、TP200B、TP6。 |

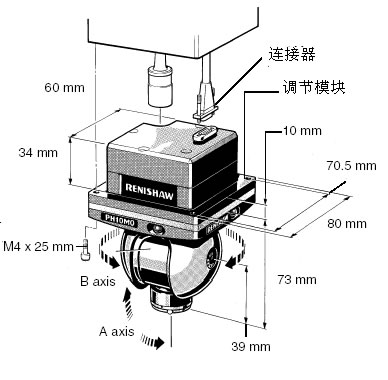

| PH10MQ 自動旋轉測頭座 | - 全自動測頭座；
- 可以連接所有M8螺紋接口、多線接口測頭和加長桿，支持接觸式、掃描時等多種測頭；
- 使用各種加長桿，最長可以支持300.00mm(11.81英寸)測頭；
- 每隔7.50度一個定位，空間中有720個方向定位；
- PH10M的縮短版。
| | 重定位精度 | <0.50μm(測針長度=48.00mm) | 理論步間距精度 | ±0.30mm(使用TP6測頭、A-5000-3553測針時) | 7.50°旋轉時間 | 2.50秒 | 全程旋轉時間 | 3.50秒 | A(垂直)方向旋轉 | 0.00°～105.00°（間隔7.50°） | B(水平)方向旋轉 | 0.00°～±180.00°（間隔7.50°） | 最大輸出扭矩 | 0.45Nm | 空間重定位方向 | 720 | 最大輸出扭矩 | 0.45Nm | 正常工作溫度范圍 | 10.00℃～40.00℃(50.00℉～104.00℉) | 可支持測頭最大長度 | 300.00mm(11.81 in) (使用PAA3) 450.00mm使用碳纖維加長桿 | 重量 | 730.00g | 下端接口類型 | 多線接口 | 下端可接用配件 | 可以直接連接使用的加長桿：PEM、PAA； 可以通過PAA轉換后連接使用的加長桿：PEL； 可以直接連接使用的測頭：TP7M、TP6A、SP25M、SP600M； 可以通過PAA轉換后連接使用的測頭：TP2、TP20、TP200、TP200B、TP6。 |
| PHS1 伺服電機旋轉測頭座 | - 兩軸連續旋轉自動測頭，可以實現無級定位；
- 適用較難測量的測頭角度和測量位置；
- 通過KM1 /KM2進行可重復交換；
- 可以和PH10M/T快捷的進行交換；
- 2軸掃描，可以在±184.00°范圍內幾乎任意角度進行定位；
- 最長支持750.00mm測針；
- 自動更換測頭。
|
| 機械離合誤差 | 3.00N±0.5N | 最大輸出扭矩 | 2.00Nm | 移動速度 | 最大：150°s-1；典型：120°s-1 | D方向旋轉/E方向旋轉 | ±184.00° (無級定位) /±184.00° (無級定位) | 角度分辨率 | 0.20 arc second (弧秒) | 撞擊保護 | 信號頭部保護裝置和運動超行程單元 | 正常工作溫度范圍 | 10.00℃～40.00℃(50.00℉～104.00℉) | 可支持測頭最大長度 | 750.00mm | 可支持測頭最大重量 | 1000.00g | 重量 | <3000.00g | 測頭更換架 | ACR2 | 下端接口類型 | HE750、HE500、HE330、HA-8 M8 adaptor：多線接口 HA-M multiwire adaptor：多線接口 | 下端可接用配件 | 可以直接連接使用的加長桿：PEM、PAA； 可以通過PAA轉換后連接使用的加長桿：PEL； 可以直接連接使用的測頭：TP7M、TP6A、SP25M、SP600M； 可以通過PAA轉換后連接使用的測頭：TP2、TP20、TP200、TP200B、TP6。 |
| RTP20 自動/手動雙用旋轉測頭座 | - 提高工作效率，實現了無電機自動旋轉測頭。
- 自身帶有加長桿，最長支持測頭長度達到168mm(含測針)。
- 可以使用MCR20測頭自動更換架。
- 下端TP20磁性接口在X、Y方向提供可靠的碰撞保護。
| | 測頭狀態指示 | 1個LED指示燈 | 位置重復性（2σ，測針尖） | 1.50µm（使用SF模塊以及10.00mm測針） 2.50µm（使用EM2模塊以及20.00mm測針） | 測頭旋轉方式 | 方式1：通過繞桿進行自動旋轉； 方式2：手動旋轉。 | A方向旋轉 | 0.00°～90.00°（步間距：15.00°，共7個位置） | B方向旋轉 | ±180.00°（步間距：15.00°，共24個位置） | 旋轉鎖定裝置 | 雙側單鎖桿 | 最大負荷 | 使用TP20的EM2加長模塊（94.5mm） | 重量 | 208.00g | 工作溫度 | 10.00℃～40.00℃（50.00℉～104.00℉） | 存放溫度 | -10.00℃～70.00℃（14.00℉～158.00℉） | 電纜接口 | 5 pin DIN 180° socket | 上端接口類型 | 光杠接口 | 下端接口類型 | TP20磁性接口 | 上端可接用配件 | 直接連接Z軸 | 下端可接用配件 | TP20所有型號模塊 |

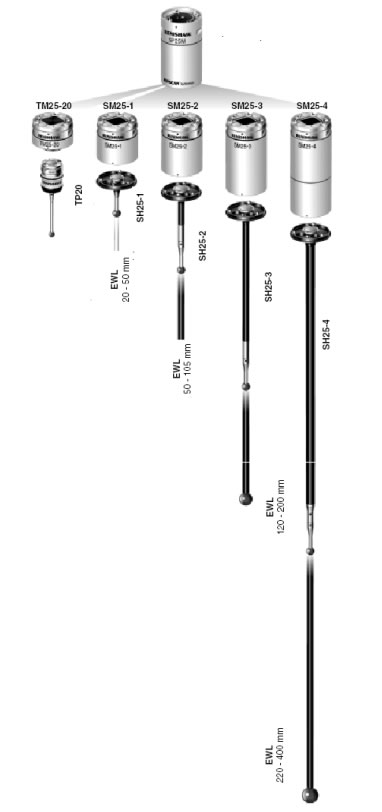

| SP25M 緊湊式掃描測頭 | - 世界上最小的掃描測頭，直徑僅為25 mm。
- 優異的計量性能 — 獨立的光學傳感和三次多項式補償。
- 四個模塊在各種測針長度（最長可達400 mm）范圍內均具有理想的性能。
- 二合一傳感器 — 掃描和觸發。
- 防碰撞保護功能，測針更換簡單。
- 快速簡便的測頭標定過程。
- 適于輪廓和外形測量。
- 適合用于機動可重復定位測座,靈活性更強，掃描循環時間更短。
- 設計簡潔、剛性好，可靠性更高 — 無馬達或鎖定機構。
|

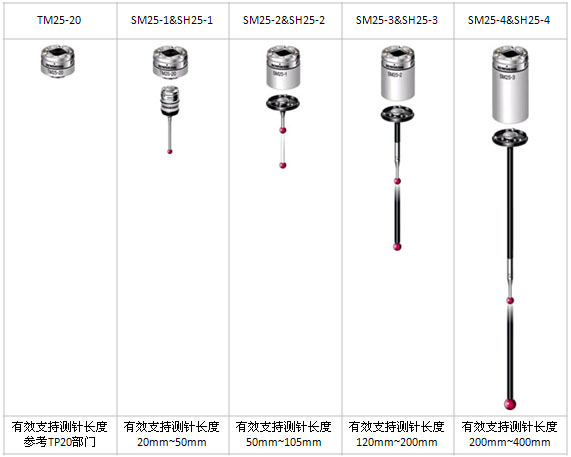

| | 測頭屬性 | 3軸模擬測量 (X, Y, Z)：在XY平面的旋轉運動，Z方向有平移 使用TM25-20模塊可以轉換為普通接觸式測頭，支持所有TP20模塊 | 測量范圍 | 在X、Y和Z方向為±0.50 mm | 超行程范圍 | ±X：2.00mm ±Y：2.00mm ＋Z：1.70mm －Z：1.20mm | 分辨率 | UCC2子卡或AC3接口卡時< 0.10 µm | 測頭直徑 | Φ25.00mm | 彈簧剛性 | 使用模塊支持的最短測針長度時：0.60N/mm 使用模塊支持的最長測針長度時：0.20N/mm | 重量 | SP25M body ：60.00g SM25-1 模塊 ：35.00g SM25-2 模塊 ：40.00g SM25-3 模塊 ：49.00g SM25-4 模塊 ：71.00g TM25-20 模塊：40.00g | 有效測針長度范圍 | SM25-1＋SH25-1：020.00mm～050.00mm SM25-2＋SH25-2：050.00mm～105.00mm SM25-3＋SH25-3：120.00mm～200.00mm SM25-4＋SH25-4：200.00mm～400.00mm TM25-20：參考TP20個模塊參數 | 碰撞保護 | X、Y、—Z：模塊或測針架折斷 ＋Z：內置緩沖塊設計 | 減振 | 單個粘性流體減振器 | 電源 | ＋12.00V(±05.00%) －12.00V(＋10.00%/－08.00%) ＋05.00V(＋10.00%/－13.00%)DC | 測頭更換架 | FCR25、FCR25-3、FCR25-6、 | 上端接口類型/ 下端接口類型 | 多線接口/M3螺紋接口 | 上端可接用配件 | 可以直接連接使用的測頭座：PH10M(Q)自動測頭座 可以直接連接使用的加長桿：PEM | 下端可接用配件 | M3系列測針 |
| SP600 掃描測頭 | 高速掃描高達300.00毫米/秒，快速點測量，高頻率響應。 低測力提供最大的應用靈活性。 極其堅固的設計能夠承受一定強度的碰撞。 擁有成本低，具有優良的產品壽命，超過50,000小時運作。 質量輕，結構剛度高，摩擦阻尼提供卓越的動態性能特性。
| SP600 | SP600M | SP600Q | | | | 上端光杠接口 | 上端多線接口 | 上端接口，短小設計 | 首選應用 | 高速接觸式掃描 | 測頭屬性 | 3軸模擬測量 (X, Y, Z)：在XY平面的旋轉運動，Z方向有平移 | 測量范圍 | 在X、Y和Z方向為±1.00 mm （使用300.00mm測針） | 超行程范圍 | ±X：依靠SH600的磁性運動學接口進行保護 ±Y：依靠SH600的磁性運動學接口進行保護 ＋Z：依靠SH600的磁性運動學接口進行保護 －Z：內置緩沖塊設計 | 分辨率 | 使用AC2接口設計選項：0.10µm 使用AC1接口設計選項：1.00µm | 彈簧剛性 | 使用模塊支持的最短測針長度時：1.20N/mm | 重量 | SP600：172.00g SP600M：216.00g SP600Q：299.00g | 最大支持測針長度 （不超過最大支持測針重量前提下） | 使用SH600 STD 測針吸盤：200.00mm 使用SH600 EXT 測針吸盤：300.00mm | 最大支持測針重量 （不超過最大支持測針長度前提下） | 20g | 測頭更換架 | SCR600、MRS with SCP600 | SP600M | 上端接口類型 | 多線接口 | 上端可接用配件 | 可以直接連接使用的測頭座：PH10M(Q)自動測頭座 可以直接連接使用的加長桿：PEM | SP600 SP600Q | 上端接口類型 | 光杠接口 | 上端可接用配件 | 自加工件 | 下端接口類型 | M4螺紋接口 | 下端可接用配件 | M4系列測針 |

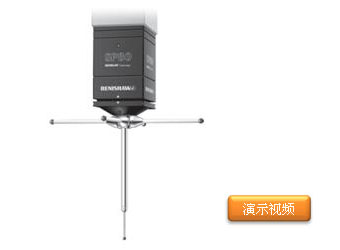

| SP80 / SP80H 超高精度掃描測頭 | - 使用數字光柵尺及讀書頭，提供高精度掃描；
- 支持超長測針能夠進行深孔測量；
- 內部應用光學原理感知測針方向；動態測針變化提高靈活性；
- 低慣性的動態響應機制。
- 設計簡潔、剛性好，可靠性更高 — 無馬達或鎖定機構。
|  | 測頭屬性 | 3軸高速接觸式掃描 | 使用方式 | SP80：垂直使用 SP80H：水平使用 | 測頭體積 | 80.00mm×80.00mm×150.00mm | 測量范圍 | SP80：在X、Y和Z方向為±2.50mm SP80H：在X、Y方向為±2.50mm，在Z方向為±1.25mm | 超行程保護 | ±X：依靠SH80的磁性運動學接口進行保護 ±Y：依靠SH80的磁性運動學接口進行保護 ＋Z：依靠SH80的磁性運動學接口進行保護 －Z：內置緩沖塊設計 | 光柵分辨率 | 0.02µm | 彈簧剛性 | SP80：在X、Y和Z方向為1.80N/mm SP80H：在X、Y方向為1.80N/mm，在Z方向為2.50 N/mm | 重量 | SP80：860.00g SP80H：860.00g SH80：185.00g KM80：110.00g | 最大支持測針長度 （不超過最大支持測針重量前提下） | SP80：500.00mm SP80H：200.00mm | 最大支持測針重量 （不超過最大支持測針長度前提下） | 500g | 測頭更換架 | MRS with SCP80 | 上端接口類型/下端接口類型 | KM80/M5螺紋接口 | 上端可接用配件 | 通過KM80直接連接Z軸 | 下端可接用配件 | M5系列測針 |
SP25M掃描測頭，采用創新性的Renscan技術，具有極大的靈活性的同時保持了良好的掃描性能。作為創新一代的產品，SP25M集兩種測頭為一身，可通過掃描進行形狀的評價，同時通過觸發測量，完成尺寸和位置的測量。  SP25掃描測頭 | 測頭性質 | 三維連續掃描，更換TP20模塊可做觸發式測量 | 測量精度范圍 | ±0.5nm在任意方向的便宜量 | 掃描行程范圍 | XY方向±2mm ＋Z：1.7mm -Z：1.2mm | 掃描分辨率 | ≤0.1μm | 觸發力 | 短模塊：0.6N/mm | 長模塊：0.2N/mm | 測頭直徑 | 25mm | 重量 | SP25M傳感器：65g | SM25M-1掃描模塊傳感器＋SH25-1：35g | SM25M-2掃描模塊傳感器＋SH25-2：40g | SM25M-3掃描模塊傳感器＋SH25-3：49g | TM25M-20掃描模塊傳感器＋TP20標準測力模塊：40g | 應用測針長度 | 20mm—200mm(M3螺紋測針) | 測頭座選擇 | PH10M/MQ PH6M 也可使用ACR1/3交換架 | 電源 | ＋12 /－12/ 5V直流 |
|
|
聯系人：丘永達 電話：020-80905357/87684676/89814538 手機：13580381135/13450405006/13450405006/13450405008 |
| | |
| |
