關節臂測量機

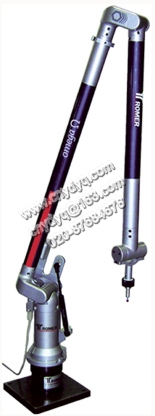

OMEGA系列關節臂測量機

關節臂測量機 OMEGA

產品綜述：

OMEGA 系列是專為車間現場標準的測量應用而設計的。一套完整的測量裝置，只需有限的投入，就可實現無限的測量功能(金屬加工件、塑料件、木制品、鑄件、構件、金屬管件...)。

　Arm2000 OMEGA 系列是專為車間現場標準的測量應用而設計的。Arm2000 OMEGA 關節臂測量機代表著更經濟而且是用于多用途的測量工具(基本幾何元素測量和先進的CAD 檢測能力)。 Arm2000 OMEGA 關節臂測量機是一套完整的測量裝置，只需有限的投入，就可實現無限的測量功能(金屬加工件、塑料件、木制品、鑄件、構件、金屬管件...)。 Arm2000 OMEGA 系列可提供五種不同尺寸配套，能用所有Romer測量軟件和各種接觸式測頭，并可以配接非接觸測頭包括G-Scan RX2激光掃描測頭。

產品特點：
> 采用輕巧和符合人體工程學設計的關節
> 無限旋轉，使用者有更多的靈活性
> 采用高分辨率的編碼器
> 觸發測頭，接觸和非接觸測頭，可快速更換和自動識別

典型應用包括：

◇ 機械樣品或模型的測繪抄數
◇ 產品誤差檢測和制造質量保證（QC）
◇ 模具制造質量控制（試模）
◇ 零部件數字化存檔
◇ 汽車車身或其他機械零部件尺寸檢測
◇ 機械產品性能仿真及計算機輔助工程(CAE)
◇ 機械零部件逆向工程
◇ 產品改型及設計改進
◇ 機械產品制造工藝或設計改進
◇ 磨損或變形檢測

外型尺寸：

主要技術參數
型號	測量范圍	球測精度（2σ mm）	錐測精度（2σ mm）	長度精度（2σ mm）	重量
2018	1800	±0.020	±0.036	±0.050	5.2
2025	2500	±0.034	±0.048	±0.068	5.3
2030	3000	±0.070	±0.076	±0.108	5.4
2036	3600	±0.098	±0.108	±0.148	5.5
2046	4600	±0.140	±0.200	±0.180	5.7

OMEGA系列關節臂測量機的測量范圍包括OMEGA可提供五種不同的尺寸。

ARM 2000 OMEGA基本配置

ARM 2000 OMEGA測量一套

ROMOSOFT軟件包括GDS（操作界面軟件）

3個一套接觸式測頭（點測針、直徑6mm球測頭、直徑15mm球測頭）

安裝組件（重復安裝盤、固定平板和C形夾頭）

平衡桿

校驗棒

運輸箱

技術規格

操作溫度范圍：100C-400C

操作濕度范圍：5%-90%

電源供應：CA100-240VAC（±3Hz）

電磁兼容性：符合CEM指標89/336/EEC，92/31/EEC/93/68/EEC

適用標準：EN61326（98），EN55022（94）/A1（95），

EN61000-3-2（95）/A1（98）/A2（98）/A14（00）

EN61000-3-3（95），EN61000-4-2（95）/A1（98）

EN61000-4-3（96），EN61000-4-4（95），

EN61000-4-5（95），EN61000-4-6（96），

EN61000-4-11（94）

低電壓：適用于低電壓指標73/23/EEC，93/68/EEC

適用標準：EN61010-（2001）

軟硬件輔助配置

PC-Dmis,G-Pad,G-Surf,G-Tube:軟件用于幾何元素、曲面和管子測量

數字導軌，從800mm到4000mm

VPS：大范圍平板測量4000*6000mm

非接觸測頭用于管測量

G-Scan RX2掃描復雜形狀的激光掃描測頭。

測試方法

（a）球測量

用球測頭圍繞標定球測點，用測量點數據的最佳擬合計算球的中心坐標。軟件計算出每個點和球中心的距離以計算球的實測半徑和理論半徑的偏差值。結果是一個理想的重復性值而不代表實際值。該方法不能用來評定測量設備的精度質量。

(b) 錐孔測量

這是用來評定測量設備的重復性的標準測試方法。錐孔放置于設備前方，從多個方向測量錐孔的點，計算多次測量點的平均值，計算各點和平均值的偏差，其結果即為標準偏差。

測量空間精度是最具代表性的測試。在測量范圍內，多次測量有檢定值的量塊長度。量塊放置于不同的位置，多次測量。結果為實際測量長度和理論值的標準偏差。
