LX-A指針式橡膠硬度計

  本硬度計是一種手持式硬度計，可精確測定橡膠（塑料）制品的邵氏硬度，是現場使用理想的測試儀器。

主要技術規格

   測量范圍：10-90HA

   試驗力：0.55-8.06牛頓（56-821克力）

   外形尺寸：110 x 58 x 30毫米

   重量：約0.5千克

LX-A型邵氏硬度計
一、 概述
本硬度計（橡膠硬度計)廣泛應用于橡膠、塑料的硬度測定。具有結構簡單、使用方便、型小體輕、讀數直觀等特點，既可以隨身攜帶手持測量，也可以裝置在配套生產的同型號定荷架上定荷測定。本儀器執行JB6148-92標準。
二、 主要參數
1.刻度盤值：0-100HA
2.壓針行程范圍：0-2.5mm
3.壓針端部壓力：0.055N-8.06N

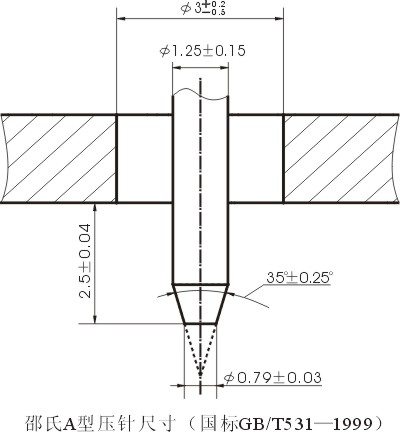

4.壓針頂端直徑：0.79mm±0.03mm
5.外型尺寸：115x60x25mm
6.凈重：0.5kg；

三、使用方法:
把試樣放置在堅固的平面上，拿住硬度計，壓足中孔的壓針距離試塊邊緣至少12mm，平穩地把壓足壓在試樣上，不能有任何振動，并保持壓足平行于試樣表面，以使壓針垂直地壓入試樣，所施加的力要剛好足以使壓足和試樣完全接觸，除另有規定，必須在壓足和試樣完全按觸后1秒內讀數，如果是其他間隔時間讀數則必須說明，在試樣相距至少6mm的不同位置測量硬度值5次，取其平均值。
四、使用須知:
⑴、測定前應檢查硬度計的指針在自由狀態下應指向零位。如指針量偏離零位時，可以松動右上角壓緊螺釘，轉動表面，對準零位。然后將硬度計壓在玻璃板上，壓針端面與壓足底面緊密接觸于玻璃板上時，指針應指向100+/-1HA，如不指向100+/-1HA時，可輕微按動壓針幾次，如仍不指100+/-1HA時，則此硬度計不能使用。如在邵氏硬度計測試機架上使用時，可撥動手柄，使工作臺上升至定荷砝碼抬起，使壓針端面與壓足平面緊密接觸于玻璃工作臺時，指針應指向100+/-1HA。如不指100+/-1HA時， 可調整工作臺平面的調節螺釘，若調整后指針仍不指100+/-1HA時，最好送生產單位調整為宜。
⑵、橡膠的試樣及試驗溫度要求； ①、橡膠的試樣厚度不小于6mm，寬度不小于15mm，長度不小于35mm，試樣厚度不足6mm時，可用同樣膠片重疊測定，但不超過3層。并要求膠片上下平行。 ②、檢定時室溫為23℃±5℃，檢定前硬度計在此溫度下至少存放1小時。
⑶、塑料試樣及試驗溫度要求； ①、塑料試樣為正方形，邊長50mm、厚度6mm。也允許采用50×15mm的試樣。 ②、在可能的情況下，試樣在測試前應按照GB/T2941-1991規定在實驗室標準溫度下進行調節。比對試驗或系列試驗必須在相同溫度下進行。
⑷、橡膠及塑料試樣表面均應光滑、平整、不應有機械損傷及雜質等缺陷。
⑸、硬度計使用35000次后，建議每使用10000次左右按GB531規定檢查彈簧壓力與指針刻度關系及壓針端部的形狀尺寸。
⑹、硬度計使用完畢后，裝入儀器盒或儀器箱內，放置干燥處，防止受潮。
⑺、定荷測定架上的升降小軸和工作臺底部，請注意經常揩擦干凈，涂少量防銹油，以防生銹。
⑻、使用邵氏硬度計時，當A型硬度計示值低于10HA時是不準確的，測量結果不能使用。A型硬度計測量值超出90HA時推薦使用D型硬度計。
