| | 產品[德國溫澤WENZEL LH GEAR齒輪測量中心 ]資料 |
| |
如果您對該產品感興趣的話,可以

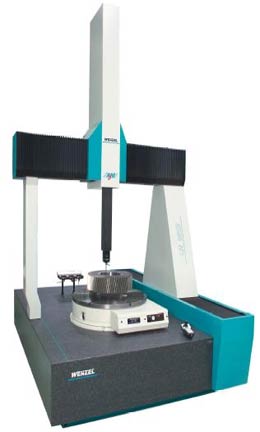

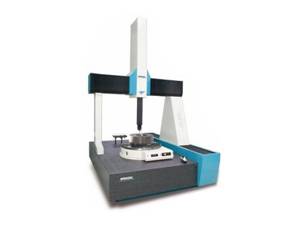

產品名稱: 德國溫澤WENZEL LH GEAR齒輪測量中心
產品型號: 德國溫澤WENZEL LH GEAR齒輪測量中心
產品展商: 廣精精密儀器
簡單介紹
德國溫澤WENZEL LH GEAR齒輪測量中心 WENZEL GearTec的機器結合了WENZEL GearTec工程的高技術高品質和齒輪技術領域?qū)I(yè)團隊的豐富經驗.齒輪測量中心可滿足VDI/VDE2612/2613class1(一級)齒輪儀器的精度要求,并配以功能強大的,適用于各種需求的專業齒輪和其他的齒輪刀具及蝸輪、蝸桿、螺旋傘齒輪、凸輪類轉子類零件的測量軟件。 聯系人：丘永達 電話：020-80905357/87684676/89814538 手機：13580381135/13450405006/13450405006/13450405008 |
| 德國溫澤WENZEL LH GEAR齒輪測量中心 的詳細介紹 | |
德國溫澤WENZEL LH GEAR齒輪測量中心
WENZEL GearTec的機器結合了WENZEL
GearTec工程的高技術高品質和齒輪技術領域?qū)I(yè)團隊的豐富經驗.齒輪測量中心可滿足VDI/VDE2612/2613class1(一級)齒輪儀器的精度要求,并配以功能強大的,適用于各種需求的專業齒輪和其他的齒輪刀具及蝸輪、蝸桿、螺旋傘齒輪、凸輪類轉子類零件的測量軟件。
WENZEL GearTec可提供測量直徑達到3米的任意尺寸的齒輪測量中心,同時根據客戶要求提供大于3米測量解決方案,并且擁有的另一大優勢是可將其與坐標測量儀為一體.例如,加長Y軸后,可以在平臺一側通過配備轉臺和齒輪測量軟件來實現DIN1級精度齒輪的測量,也可以在平臺的另一側通過配備三坐標測量軟件來實現齒輪測量。
告訴我們您的要求,我們?yōu)槟峁┤碌慕鉀Q方案。
這種橋式的測量機能夠象測量規整的多面體零件一樣測量齒輪和對稱旋轉零件.為了高效率精度測量齒輪,配備了轉臺.測量齒輪外徑在800mm
以下的測量機的轉臺跟花崗巖工作平臺嵌為一體,更大尺寸齒輪的測量轉臺,直接安裝于花崗巖工作平臺之上.
可選用下列測量任務的軟件包
●直/斜齒輪測量
●花鍵測量
●蝸桿/蝸輪測量
●滾刀測量
●插齒刀測量
●剃齒刀測量
●直齒錐齒輪測量
●準雙曲面螺旋錐齒輪測量*
●軸類連桿測量
●凸輪/凸輪軸測量
●升降曲線測量
●未知輪廓曲線測量(徑/軸向)
●螺旋轉子測量
●Wenzel CM三維空間幾何量測量
LH GEAR齒輪測量中心 的特點
這種橋式結構測量機可以按展成法測量齒輪零件和旋轉體零件,同時可以測量箱體零件.為了高效率高精度測量齒輪,配備了轉臺,該儀器是四軸聯動.測量齒輪外徑在800mm以下的測量機的轉臺跟花崗巖工作平臺嵌為一體,更大尺寸齒輪的測量轉臺.直接安裝于花崗巖工作平臺之上,并可以方便裝卸.
技術參數
|
|
|
LH54
/65/ 87 Gear
|
LH108/1010/1210
Gear
|
LH1512/1515/2015/Gear
|
|
工件直徑
|
min/max
|
5 – 500|600|800
|
5 – 1000|1200
|
5 – 1500|2000
|
|
內齒輪直徑
|
min.
|
>12
|
>12
|
>12
|
|
模數范圍
|
min/max
|
0.5 (0.2) – 20
|
0.5 (0.2) – 25
|
1 – 32
|
|
齒寬
|
|
300|400|500
|
600|700|800
|
850|1100
|
|
螺旋角
|
|
< 90
|
< 90
|
< 90
|
|
溫度范圍
|
|
20°C +5K, -3K
|
20°C +5K, -3K
|
20°C +5K, -3K
|
|
行程
|
X-axis
|
500|650|800
|
1000|1200
|
1500|2000
|
|
|
Y-axis
|
600|750|1000
|
1200|1600
|
2000|4000
|
|
|
Z-axis
|
400|500|700
|
800|1000
|
1200|1500
|
|
ISO10360-2 精度
|
from
|
MPEe=1.5+L/350
|
MPEe=1.8+L/350
|
MPEe=2.6+L/350
|
|
3D 測量精度
|
from
|
MPEp=1.5
|
MPEp=1.8
|
MPEp=2.6
|
|
|
from
|
MPEthp=2.1
|
MPEthp=2.4
|
MPEthp=3.1
|
|
|
聯系人：丘永達 電話：020-80905357/87684676/89814538 手機：13580381135/13450405006/13450405006/13450405008
|
| | |
| |
