| 齒輪測量中心>>>齒輪測量中心>>>齒輪測量中心3903A、3906型
| | |
如果您對該產品感興趣的話,可以
產品名稱: 齒輪測量中心3903A、3906型
產品型號: 齒輪測量中心3903A、3906型
產品展商: 廣精精密儀器
簡單介紹
齒輪測量中心3903A、3906型3903A、3906型齒輪測量中心，基本配置可以測量各種形狀的直齒圓柱齒輪，斜齒圓柱齒輪;可選配置可以測量齒輪滾刀、蝸輪滾刀、剃齒刀、徑向剃齒刀、插齒刀等齒輪刀具;可選配置還可以測量蝸輪、蝸桿、直齒錐齒輪、斜齒錐齒輪、弧齒錐齒輪、凸輪等工件。廣泛應用于汽車、機床工具、儀器儀表、航空、航天、國防工業等科研部門及工廠計量室。 聯系人：丘永達 電話：020-80905357/87684676/89814538 手機：13580381135/13450405006/13450405006/13450405008 |
| 齒輪測量中心3903A、3906型 的詳細介紹 | 齒輪測量中心3903A、3906型
A.用途：
3903A、3906型齒輪測量中心，基本配置可以測量各種形狀的直齒圓柱齒輪，斜齒圓柱齒輪;可選配置可以測量齒輪滾刀、蝸輪滾刀、剃齒刀、徑向剃齒刀、插齒刀等齒輪刀具;可選配置還可以測量蝸輪、蝸桿、直齒錐齒輪、斜齒錐齒輪、弧齒錐齒輪、凸輪等工件。廣泛應用于汽車、機床工具、儀器儀表、航空、航天、國防工業等科研部門及工廠計量室。 | B.特點：
1.主機結構緊湊，測量精度高，示值穩定,外形美觀。測量主機采用四坐標測量系統；德國進口長光柵、圓光柵傳感器；密珠滾動導軌、剛性好、示值穩定。
2.測量參數多、應用范圍廣？蓽y量齒輪的齒廓偏差(Fα、ffα、fHα)、螺旋線偏差(Fβ、ffβ、fHβ)、齒距偏差(Fp、Fpk、fpt)等，并且還可測量滾刀、插齒刀、剃齒刀、徑向剃齒刀、蝸輪、蝸桿、直齒錐齒輪、斜齒錐齒輪、弧齒錐齒輪、凸輪等工件的相應參數。
3. 全自動完成測量循環，速度快。在被測齒輪一次裝夾中，自動完成齒輪齒廓、螺旋線、齒距、徑跳測量項目的檢測，微機控制全自動完成測量循環，速度快。
4.軟件功能齊全、內容豐富，操作方便。用戶可根據被測工件,選擇被測項目。圓柱齒輪被測結果按ISO1328-九十年代國際齒輪精度標準自動進行評值。對于特殊要求，齒廓有K形圖、凸度(Cα)、螺旋線有鼓度(Cβ)特定公差帶進行評估。軟件操作方便、靈活。 | D.技術規格：技術規格/型號 | 3903A | 3906 | | 可測齒輪模數 | 1-12mm | 1-15mm | | 可測齒輪最大外徑 | 300mm | 600mm | | 上下頂尖距離 | 20-450mm | 20-700mm | | 測頭距下頂尖距離 | 10-300mm | 10-300mm | | 可測螺旋角范圍 | 0-90° | 0-90° | | 可測工件最大重量 | 80kg | 300kg | | 儀器凈重 | 1500kg | 2000kg | | 儀器毛重 | 2050kg | 2450kg | | 主機尺寸(長×寬×高) | 885mm×910mm×1800mm | 1020mm×1060mm×2010mm | | 包裝外形尺寸(長×寬×高) | 1560mm×1300mm×2040mm
| 1630mm×1500mm×2220mm |
| | D.儀器的組成： 1.基本配置:
● 測量主機.........................................1臺
● 微機計算機.......................................1套
● 微機內控桌.......................................1臺
● 打印機...........................................1臺
● 球測頭:φ1、φ2、φ3、φ4.................各2個共8件
● 帶動器...........................................1套
● 測桿.............................................1套
● 芯軸 (150 m m、420 m m)........................各1個
● 打印紙...........................................1包 | 2.可選附件 (價格另議):
● 漸開線、螺旋線樣板................................1塊
● 高精度標準齒輪....................................1個
● 齒面粗糙度測量裝置................................1套
● 可漲芯軸..........................................1套
● 穩壓電源..........................................1臺
| .gif)

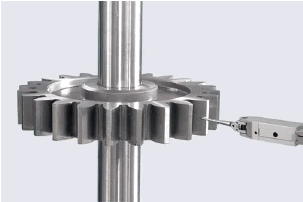

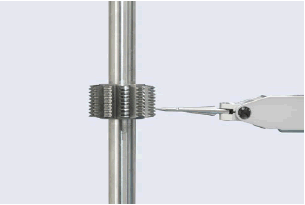

齒輪測量 | .gif)

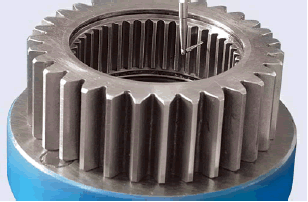

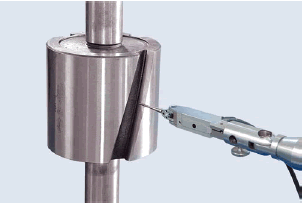

內齒輪測量 | .gif)

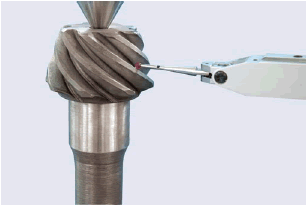

螺旋傘齒測量 | .gif)
螺旋傘齒測量 | .gif)
滾刀測量 | .gif)
剃齒刀測量 | .gif)
插齒刀測量 | .gif)
插齒刀測量 | .gif)

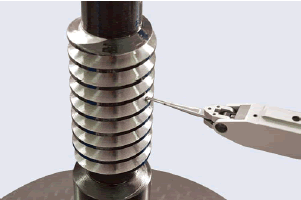

蝸桿測量 | .gif)

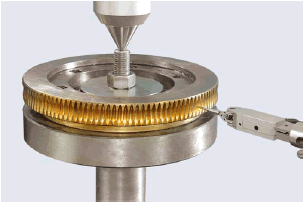

蝸輪測量 | .gif)
漸開線樣板測量 | .gif)
螺旋線樣板測量 | .gif)
小模數齒輪滾刀測量 | .gif)
小模數齒輪測量 |
|
|
| | |
| |
