| | 產品[齒形齒向測量?jī)x3204、3204B型]資料 |
| |
如果您對該產品感興趣的話,可以

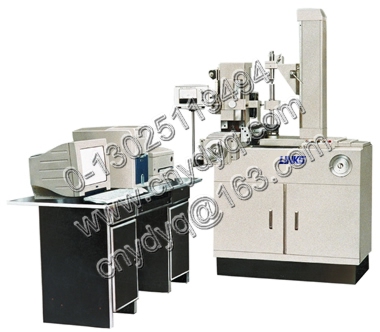

產品名稱: 齒形齒向測量?jī)x3204、3204B型
產品型號: 齒形齒向測量?jī)x3204、3204B型
產品展商: 廣精精密儀器
簡單介紹
齒形齒向測量?jī)x3204、3204B型 A.用途：本儀器用于測量圓柱齒輪或齒輪刀具的漸開線齒形誤差和螺旋線齒向誤差，是一種結構簡單、實用的高精度齒輪量?jī)x，廣泛應用于工廠計量室或車間檢查站。 B.特點： ●新穎的測量原理：本儀器采用基圓分級調整式測量原理，既保留了單盤式儀器傳動鏈短、精度穩定可靠和對環境溫度要求不高的特點，又具備一定的萬能性，即只需附帶13個基圓盤，就能滿足常用范圍測量。 ●獨特的結構：本儀器在實現基圓分級調整式測量原理，結構獨特、有創新。整機結構簡單、緊湊、合理、容易制造。 ●方便精確的螺旋角定位調整：本儀器采用讀數值為2秒的投影式光學分度裝置進行螺旋角的定位調整，方便，可靠，精度高。 ●清晰、準確的誤差顯示：本儀器采用了電子測量記錄系統將誤差記錄成曲線圖，圖形清晰、準確。 聯系人：丘永達 電話：020-80905357/87684676/89814538 手機：13580381135/13450405006/13450405006/13450405008 |
| 齒形齒向測量?jī)x3204、3204B型的詳細介紹 | 齒形齒向測量?jī)x3204、3204B型
A.用途：
本儀器用于測量圓柱齒輪或剃齒刀，插齒刀具的漸開線齒形誤差和螺旋線齒向誤差，是一種結構簡單、實用的高精度齒輪量?jī)x，廣泛應用于工廠 計量室或車間檢查站。
| B.特點：
- 新穎的測量原理:本儀器采用基圓分級調整式測量原理，既保留了 單盤式儀器傳動鏈短、精度穩定可靠和對環境溫度要求不高的特點， 又具備一定的萬能性，即只需附帶13個基圓盤，就能滿足常用范圍測 量。
- 獨特的結構:本儀器在實現基圓分級調整式測量原理上，結構獨 特、有創新。整機結構簡單、緊湊、合理、容易制造。
- 方便精確的螺旋角定位調整:本儀器采用讀數值為2秒的投影式光 學分度裝置進行螺旋角的定位調整，方便、可靠、精度高。
- 清晰、準確的誤差顯示:本儀器采用了電子測量記錄系統將誤差記 錄成曲線圖，圖形清晰、準確。
- 3204B型在3204型基礎上還具有:切向軸與垂直軸采用封閉長光柵。由計算機進行誤差處理，屏幕顯示誤差曲線、誤差數值，打印機輸出測量報告。
- 3204B型有多種標準誤差評值: (1)可按最新國標(GB)誤差評值，分離形狀和角度誤差。 (2)可按用戶提出的設計齒形(齒向)公差帶方式誤差評值。 (3)可按K形圖、鼓形量(凸形量)誤差評值。
| C.技術規格:- 模數...................................................1～10mm
- 齒輪最大外圓直徑.........................................400mm
- 齒輪基圓直徑.........................................15～380mm
- 兩頂尖距離...........................................30～500mm
- 測頭至下頂尖距離.....................................30～280mm
- 可測量最大齒寬............................................80mm
- 可測齒向角范圍.......................................... ±45°
- 記錄器垂直放大比.........................200X,500X,1000X,2000X
- 被測齒輪的最大重量........................................50kg
- 儀器凈重................................................1000kg
- 儀器毛重................................................1350kg
- 包裝外形尺寸............................1800mm×1260mm×1985mm
| D.儀器的組成：
1.基本配置: - 測量主機 ......................................1 臺
- 電子測量記錄系統 (3204型)......................1 套
- 計算機 (3204B型)...............................1 套
- 打印機 (3204B型)...............................1 臺
- 微機工作臺 (3204B型) ..........................1 個
- 帶動器和卡箍(大 、中 、小) .................各 1 套
- 對測頭裝置.....................................1 套
- 測頭(φ0.5,φ1,φ1.5,φ2,φ2.5,φ3,φ5,φ8)
....................................各 2 個 (共16個) - 球測頭(φ3,φ5,φ8) ...............各 2 個 ( 共 6個)
- 漸開線樣板和螺旋線樣板 .....................各 1 件
- 成套基圓盤( 可用于基圓直徑3 0 ~ 2 8 0mm)
..........................................共 1 3 塊 - 記錄紙(3204型 ) .............................1 0 卷
- 記錄筆(3204型 )................................5 支
|
2.可選附件(價格另議)- 基圓盤(用基圓直徑φ15mm~φ30mm、φ280mm~φ380mm)
3.可選功能(價格另議) | .gif) 測量直齒輪 | .gif) 測量斜齒輪 | .gif) 測量插齒刀 | .gif) 測量剃齒刀 |
|
A.用途：
本儀器用于測量圓柱齒輪或齒輪刀具的漸開線齒形誤差和螺旋線齒向誤差，是一種結構簡單、實用的高精度齒輪量?jī)x，廣泛應用于工廠計量室或車間檢查站。
B.特點：
●新穎的測量原理：本儀器采用基圓分級調整式測量原理，既保留了單盤式儀器傳動鏈短、精度穩定可靠和對環境溫度要求不高的特點，又具備一定的萬能性，即只需附帶13個基圓盤，就能滿足常用范圍測量。
●獨特的結構：本儀器在實現基圓分級調整式測量原理，結構獨特、有創新。整機結構簡單、緊湊、合理、容易制造。
●方便精確的螺旋角定位調整：本儀器采用讀數值為2秒的投影式光學分度裝置進行螺旋角的定位調整，方便，可靠，精度高。
●清晰、準確的誤差顯示：本儀器采用了電子測量記錄系統將誤差記錄成曲線圖，圖形清晰、準確。
●3204B型在3204型基礎上還具有：
切向軸與垂直軸用光柵數顯測頭位置。
計算機處理誤差曲線，屏幕顯示誤差曲線，誤差數值，打印機輸出測量報告。
多種標準誤差評值：
(1)可按最新國際(GB)誤差評值
(2)可按德國標準(DIN)誤差評值，分離形狀和角度誤差
(3)可按用戶提出的設計齒形(齒向)公差帶方式誤差評值
(4)可按K形圖、鼓形量(凸形量)誤差評值
C.技術規格:
模數：1～10mm，可測齒向角范圍：0～50°
齒輪最大外圓直徑：400mm，記錄器垂直放大比：200X,500X,1000X,2000X
齒輪基圓直徑：15～380mm，被測齒輪的最大重量：50kg
兩頂尖距離：30～500mm，儀器凈重：1000kg
測頭至下頂尖距離：30～280mm，儀器毛重：1350kg
可測量最大齒寬：80mm，包裝外形尺寸：1800mm×1260mm×1985mm
D.成套儀器包括：
3204型：測量主機：1臺， 電子測量記錄系統：1套， 電子測量記錄系統：1套
3204B型：測量主機：1臺 ，計算機：1臺，打印機：1臺，微機工作臺 ：1個
聯系人：丘永達 電話：020-80905357/87684676/89814538 手機：13580381135/13450405006/13450405006/13450405008
|
| | |
| |
